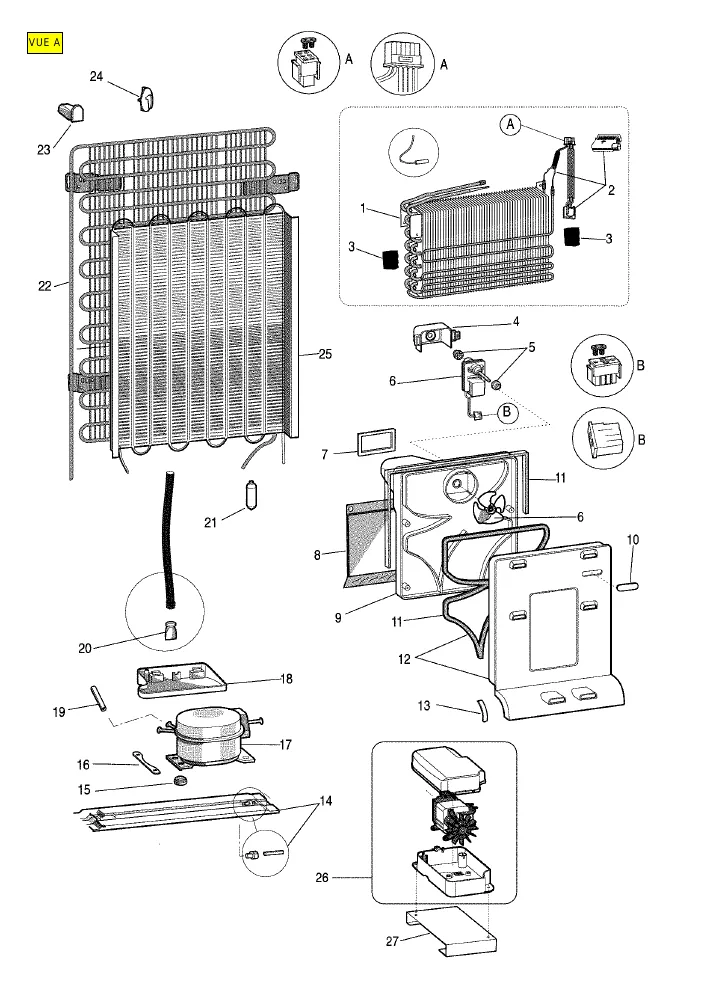

Vue éclatée réfrigérateur HOTPOINT-ARISTON BMBL1825FHA 50900
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON BMBL1825FHA 50900, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON BMBL1825FHA 50900 et éviter les pannes imprévues. 60 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON BMBL1825FHA 50900 référence 60 pièces détachées, dont module froid commande "vierge", douille froid porte, platine froid commande, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : PATIN Froid COMPRESSEUR (repère 15, 5.12 €) · BAC Froid COMPRESSEUR (repère 18, 12.98 €) · CONDENSATEUR Froid DEMARRAGE 4UF A FIL416.87.27 (repère 24, 17.35 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 2, 66.88 €) · KIT Froid ADAPTATEUR RESISTANCE (repère 2, 55.53 €) · JOINT Froid VENTILATEUR Evaporateur (repère 5, 12.35 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : JOINT Froid VENTILATEUR Evaporateur (repère 5, 12.35 €) · MOTEUR Froid VENT Evaporateur (repère 6, 104.83 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : DOUILLE Froid PORTE (repère 1, 14.45 €) · AXE Froid CHARNIERE Supérieur (repère 2, 19.4 €) · Charnière Froid Supérieur Droit (repère 3, 20.51 €) · JOINT Froid VENTILATEUR Evaporateur (repère 5, 12.35 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid VENTILATEUR Evaporateur (repère 5, 12.35 €) · JOINT Froid PORTE CONGELATEUR 732*573 (repère 13, 74.73 €) · PATIN Froid COMPRESSEUR (repère 15, 5.12 €) · JOINT Froid PORTE REFRIGERATEUR (repère 16, 73.05 €) · CONDENSATEUR Froid DEMARRAGE 4UF A FIL416.87.27 (repère 24, 17.35 €) · PATIN Froid CHARNIERE Inférieur (repère 25, 18.94 €)
