Vue éclatée réfrigérateur HOTPOINT-ARISTON BSZ3032V 55935
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON BSZ3032V 55935, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON BSZ3032V 55935 et éviter les pannes imprévues. 47 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON BSZ3032V 55935 référence 47 pièces détachées, dont joint froid réfrigérateur, cache froid lampe, ampoule froid 15w e14 240v rec0007, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

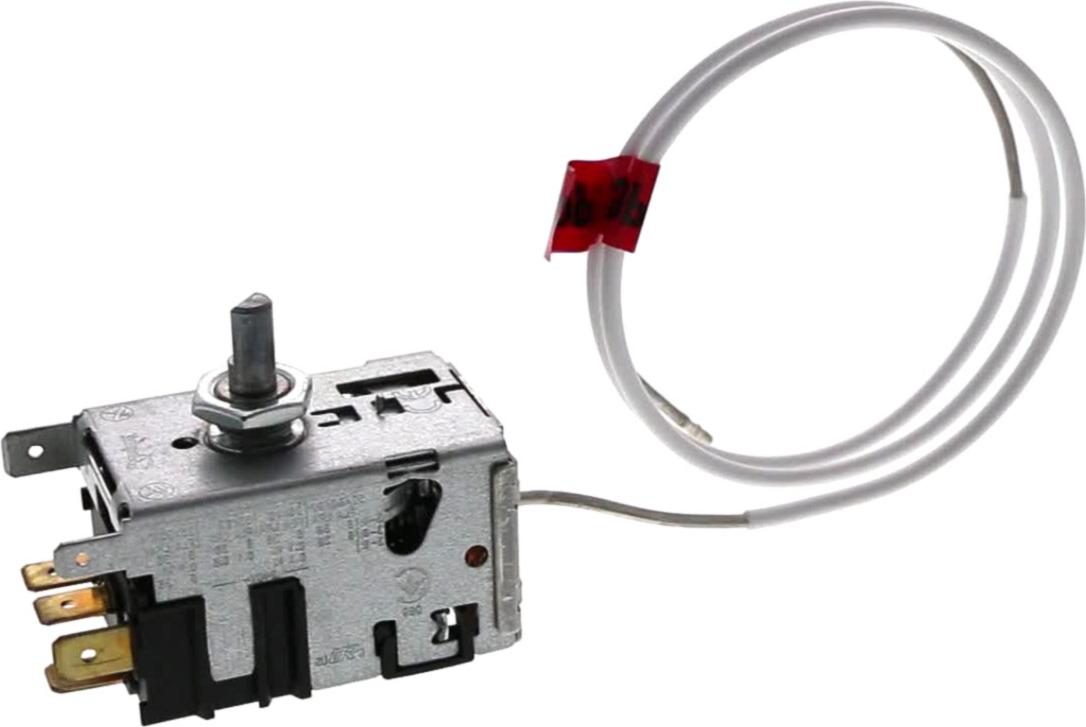

Sur cette vue : THERMOSTAT Froid A130411 (repère 12, 55.25 €) · CONDENSATEUR Froid DEMARRAGE 2UF (repère 23, 18.59 €) · CONDENSATEUR Froid DEMARRAGE 4UF A FIL416.87.27 (repère 26, 18.65 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : MOTEUR Froid VENTILATEUR ORM-1051C2 3.7W 16002206201 (repère 38, 64.94 €) · MOTEUR Froid VENTILATEUR CPLT (repère 44, 62.59 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : AMORTISSEUR Froid MOTEUR Ventilation (repère 17, 6.07 €) · MOTEUR Froid VENTILATEUR ORM-1051C2 3.7W 16002206201 (repère 38, 64.94 €) · MOTEUR Froid VENTILATEUR CPLT (repère 44, 62.59 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid Réfrigérateur (repère 1, 89.33 €) · RONDELLE Froid CHARNIERE (repère 3, 5.61 €) · CHARNIERE Froid SUPERIEURE INFERIEURE (repère 3, 7.22 €) · PORTE Froid Réfrigérateur (repère 4, 231.31 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid Réfrigérateur (repère 1, 89.33 €) · JOINT Froid PORTE FREEZER 430*340 (repère 7, 40.67 €) · THERMOSTAT Froid A130411 (repère 12, 55.25 €) · AMORTISSEUR Froid MOTEUR Ventilation (repère 17, 6.07 €) · CONDENSATEUR Froid DEMARRAGE 2UF (repère 23, 18.59 €) · CONDENSATEUR Froid DEMARRAGE 4UF A FIL416.87.27 (repère 26, 18.65 €)
