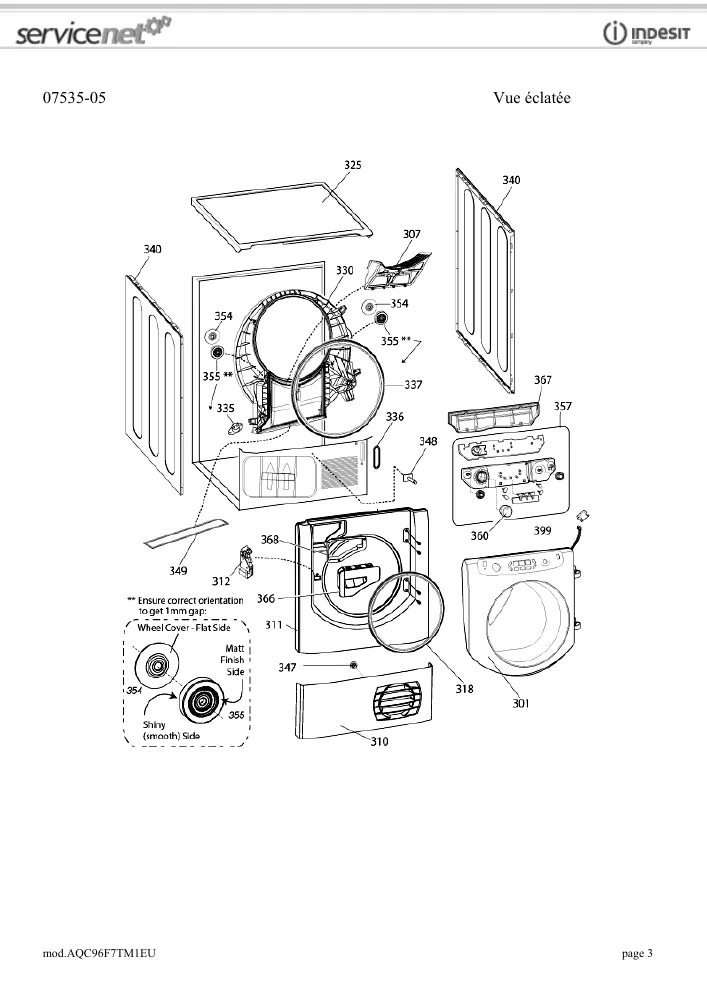

Vue éclatée lave linge HOTPOINT-ARISTON AQC96F7TM1EU 78465
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AQC96F7TM1EU 78465, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AQC96F7TM1EU 78465 et éviter les pannes imprévues. 50 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AQC96F7TM1EU 78465 référence 50 pièces détachées, dont filtre peluche, plinthe blanc inférieur, facade, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT TOLE ARRIERE (repère 502, 5.51 €) · DURITE 675mm (repère 516, 10 €) · COLLIER Lave-Linge AXE TURBINE (repère 629, 6.71 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR DEMARRAGE 18uf 475V (repère 622, 12.13 €) · CONDENSATEUR 17uf (repère 622, 63.4 €) · COURROIE 1965H7 (repère 626, 24.25 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : FILTRE PELUCHE (repère 307, 46.9 €) · TUYAU VIDANGE (repère 515, 17.23 €) · POMPE RELEVAGE B13-6BG06262 (repère 634, 28.6 €) · CARTER SUPERIEUR POMPE RELEVAGE (repère 635, 22.31 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER (repère 503, 19.94 €) · CACHE ROULEMENT PLASTIQUE (repère 507, 11.28 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : THERMOSTAT (repère 335, 43.15 €) · SONDE NTC COMPRESSEUR 47K (repère 660, 39.81 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE PELUCHE (repère 307, 46.9 €) · THERMOSTAT (repère 335, 43.15 €) · FEUTRE AVANT (repère 337, 31.74 €) · JOINT TOLE ARRIERE (repère 502, 5.51 €) · PALIER (repère 503, 19.94 €) · CACHE ROULEMENT PLASTIQUE (repère 507, 11.28 €) · FEUTRE ARRIERE (repère 510, 30.84 €) · CONDENSATEUR DEMARRAGE 18uf 475V (repère 622, 12.13 €)
