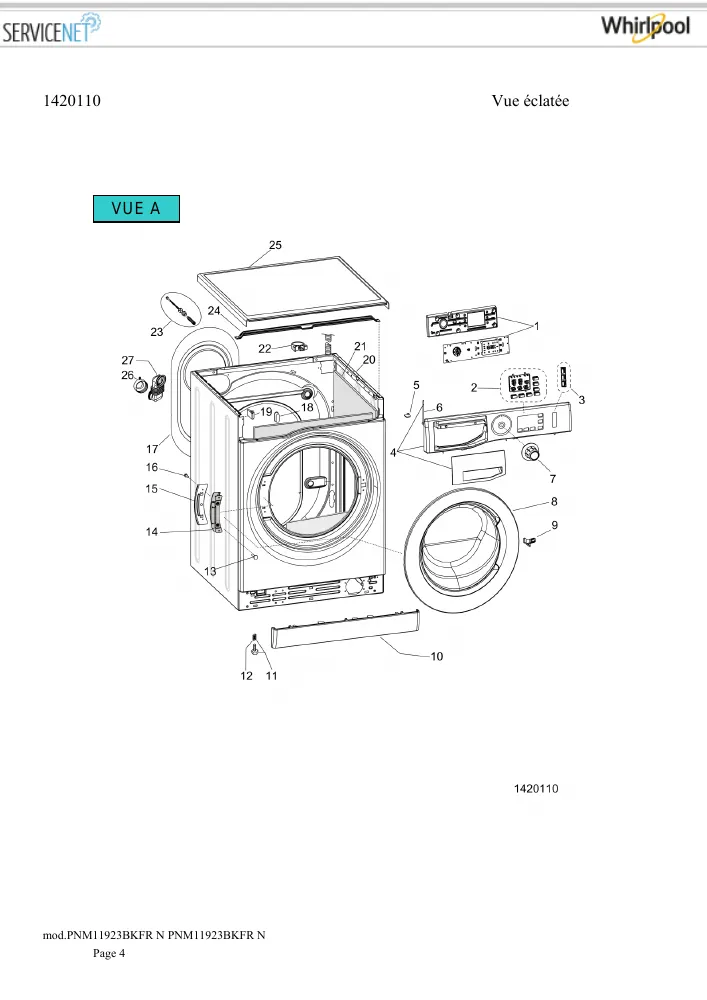

Vue éclatée lave linge HOTPOINT-ARISTON PNM11923BKFRN 161832
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON PNM11923BKFRN 161832, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON PNM11923BKFRN 161832 et éviter les pannes imprévues. 47 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON PNM11923BKFRN 161832 référence 47 pièces détachées, dont vis lave-linge contre-poids inférieur, vis lave-linge antiparasite, ressort lave-linge cuve, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge CUVE/JOINT (repère 6, 16.17 €) · JOINT Lave-Linge HUBLOT (repère 7, 62.33 €) · COLLIER Lave-Linge CUVE DURITE C/P (repère 11, 16.97 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 12, 15.06 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1194J5 (repère 20, 23.29 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 33.7 €) · TUYAU VIDANGE L=2050 Millimètre (repère 4, 20.16 €) · POMPE Lave-Linge VIDANGE 2KEBS 113/043A CLF125-15 (repère 11, 66.54 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 12, 27.71 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 3, 6.76 €) · RESSORT Lave-Linge CUVE (repère 4, 21.38 €) · RESSORT Lave-Linge PIED (repère 12, 17.97 €) · AXE Lave-Linge AMORTISSEUR (repère 16, 9.27 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1700W (repère 17, 35.5 €) · SONDE Lave-Linge (repère 18, 20.76 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 33.7 €) · COLLIER Lave-Linge CUVE/JOINT (repère 6, 16.17 €) · JOINT Lave-Linge HUBLOT (repère 7, 62.33 €) · AXE Lave-Linge AMORTISSEUR (repère 16, 9.27 €) · AMORTISSEUR Lave-Linge 100N (kit de 2) (repère 17, 32.17 €) · COURROIE Lave-Linge 1194J5 (repère 20, 23.29 €) · JOINT Electrovanne (repère 31, 5.83 €) · JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 32, 6.25 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
