Vue éclatée four FAR FME6514XATV 562980
Découvrez la vue éclatée complète four FAR FME6514XATV 562980, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FAR FME6514XATV 562980 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée FAR FME6514XATV 562980 référence 90 pièces détachées, dont joint four entretoise vitre interieure, isolation four arriere, isolation cuisinière moufle, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : ISOLATION Four CIRCULAIRE (70.58 €) · GRILLE Four FOUR 466*362 (repère 17, 39.61 €) · Résistance Cuisinière SOLE 1100W *promo* (repère 110, 16.52 €) · TOLE Cuisinière SUPPORT Résistance Inférieur (repère 111, 28.91 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

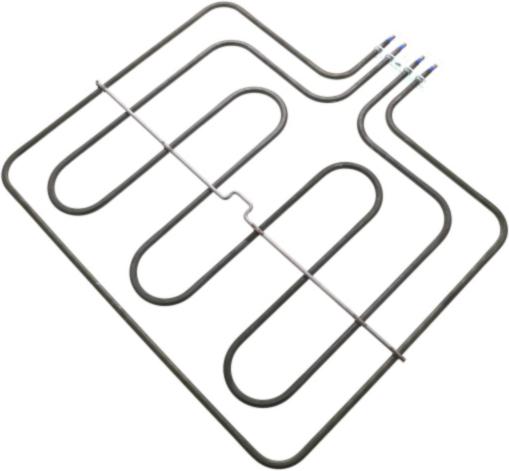

Sur cette vue : Résistance Cuisinière SOLE 1100W *promo* (repère 110, 16.52 €) · TOLE Cuisinière SUPPORT Résistance Inférieur (repère 111, 28.91 €) · RESISTANCE Four Supérieur 1400+1200W (repère 112, 52.31 €) · VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 112, 2.45 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Cuisinière VENTILATEUR 26W YJ64-16A 2cosses (repère 9, 28.2 €) · THERMOSTAT Cuisinière FOUR 47-285°C NT-252ZW/6 2P+T BULBE+CABLE=104cm (repère 82, 34.52 €) · ECROU Four TURBINE VENTILATEUR PAS GAUCHE (repère 91, 5.89 €) · ECROU Four TURBINE VENTILATEUR M6 PAS DROIT (repère 91, 2.61 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four ENTRETOISE VITRE INTERIEURE (4.79 €) · SUPPORT Four CHARNIERE GAUCHE (repère 12, 12.7 €) · SUPPORT Four CHARNIERE DROITE (repère 12, 11.76 €) · SUPPORT Four CHARNIERE 65L DROITE (repère 12, 24.18 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

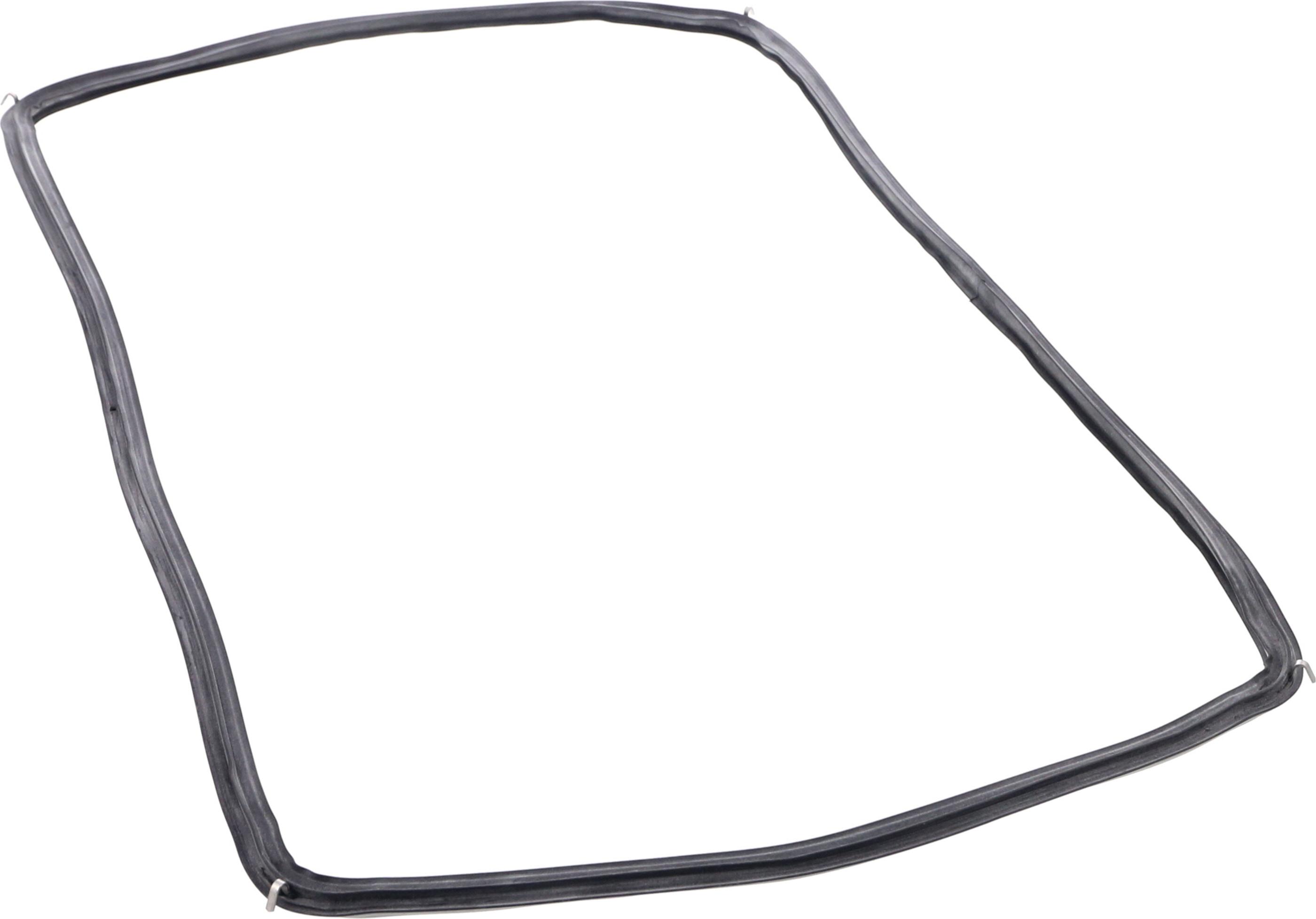

JOINT Four ENTRETOISE VITRE INTERIEURE (4.79 €) · JOINT Four MOUFLE (repère 16, 26.33 €) · JOINT Cuisinière MOUFLE (repère 16, 33.4 €) · THERMOSTAT Cuisinière FOUR 47-285°C NT-252ZW/6 2P+T BULBE+CABLE=104cm (repère 82, 34.52 €) · JOINT Cuisinière POIGNEE (repère 211, 7.8 €) · THERMOSTAT Four SECURITE 200°C 271P 250V 16A (repère 448, 25.42 €) · SUPPORT Cuisinière BULBE THERMOSTAT ELECTRIQUE (repère 479, 3.44 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
