Vue éclatée four FAR CE5060S21W
Découvrez la vue éclatée complète four FAR CE5060S21W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FAR CE5060S21W et éviter les pannes imprévues. 34 pièces référencées.

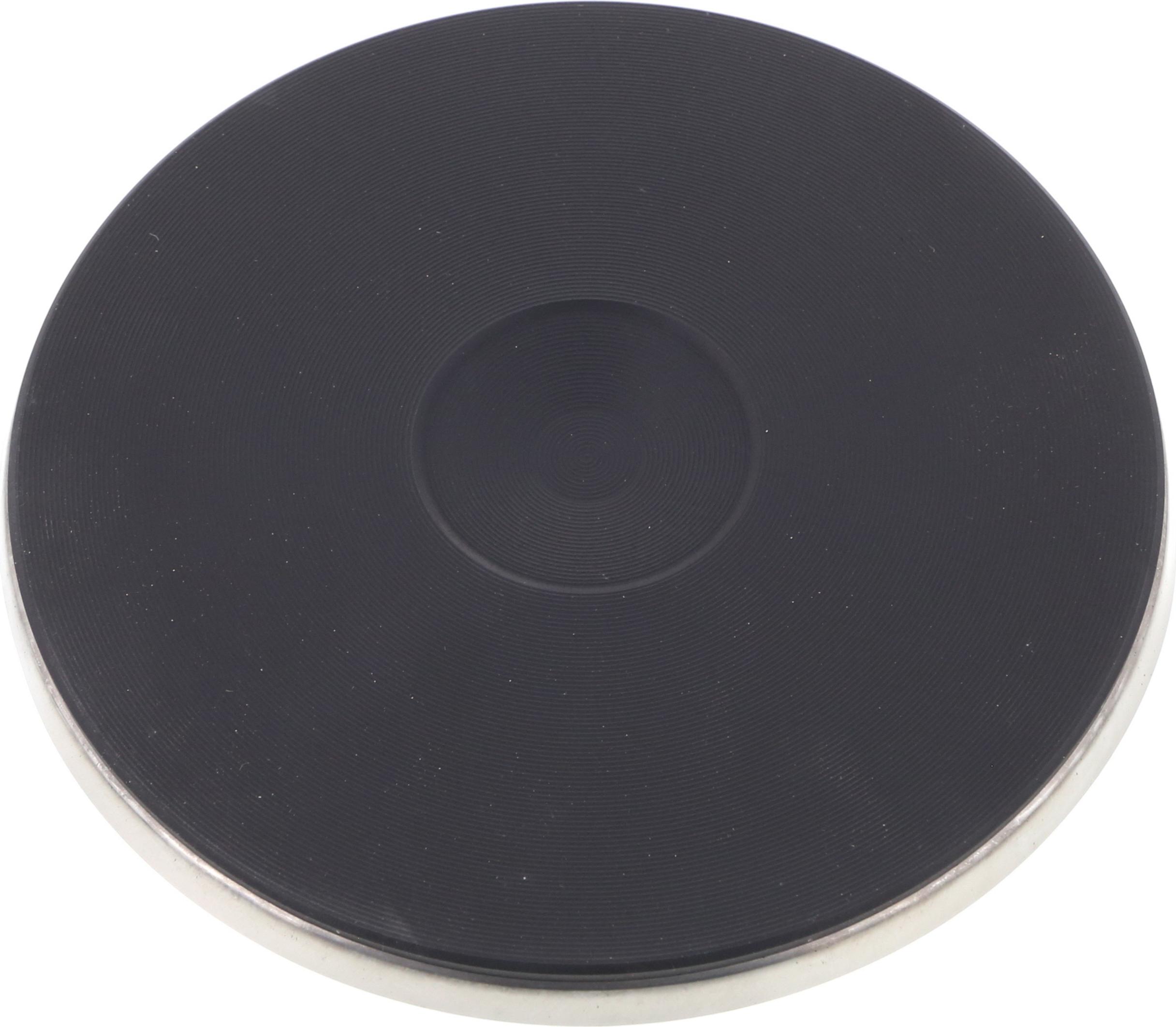

Cette vue éclatée FAR CE5060S21W référence 34 pièces détachées, dont plaque cuisinière electrique 180mm 1500w, commutateur cuisinière plaque 4627266500, ressort cuisinière manette, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

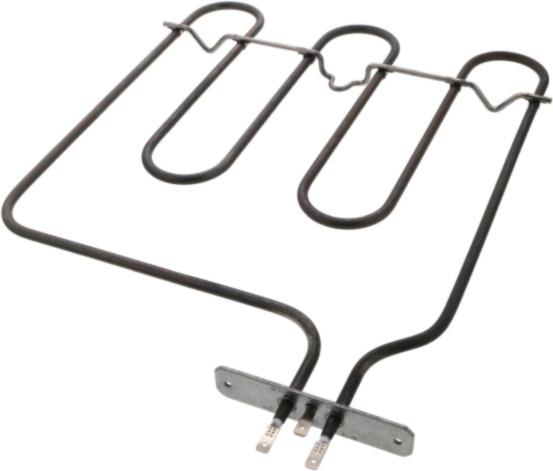

Sur cette vue : GRILLE Four FOUR 368*356 (repère 155, 38.13 €) · RESISTANCE Cuisinière SOLE 1000W (repère 160, 34.12 €) · RESISTANCE Cuisinière SUPERIEURE 800W 2035975000 (repère 161, 40.98 €) · SUPPORT Cuisinière RESISTANCE (repère 163, 32.09 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière SOLE 1000W (repère 160, 34.12 €) · RESISTANCE Cuisinière SUPERIEURE 800W 2035975000 (repère 161, 40.98 €) · SUPPORT Cuisinière RESISTANCE (repère 163, 32.09 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

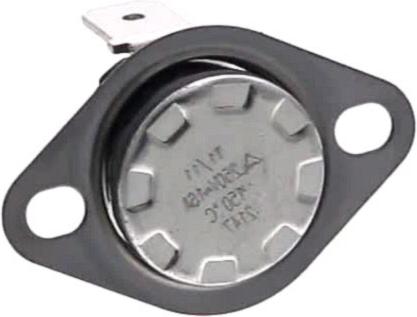

Sur cette vue : THERMOSTAT Cuisinière FOUR REGLABLE WYF280AB (repère 88, 41.88 €) · THERMOSTAT Cuisinière SECURITE 150° (repère 168, 10.11 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Cuisinière COUVERCLE DROITE ou GAUCHE (repère 6, 13.96 €) · VITRE Cuisinière INTERIEURE 435*385 (repère 90, 59 €) · CHARNIERE Cuisinière PORTE Droit ou Gauche (repère 96, 31.81 €) · VITRE Cuisinière EXTERIEURE (repère 105, 49.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

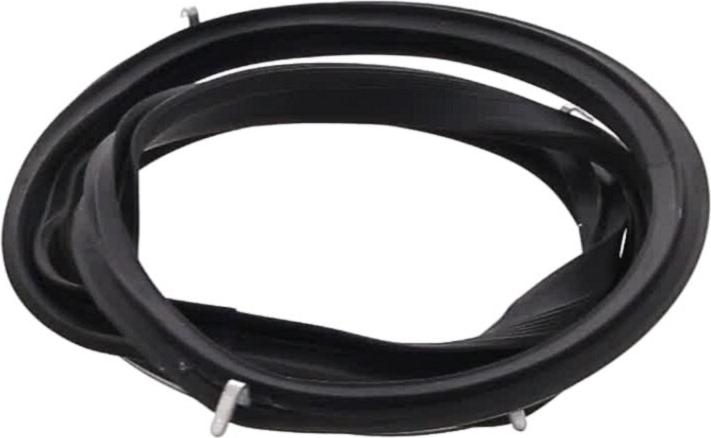

THERMOSTAT Cuisinière FOUR REGLABLE WYF280AB (repère 88, 41.88 €) · JOINT Cuisinière POIGNEE (repère 122, 8.61 €) · JOINT Cuisinière PORTE FOUR (repère 164, 27.26 €) · THERMOSTAT Cuisinière SECURITE 150° (repère 168, 10.11 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
