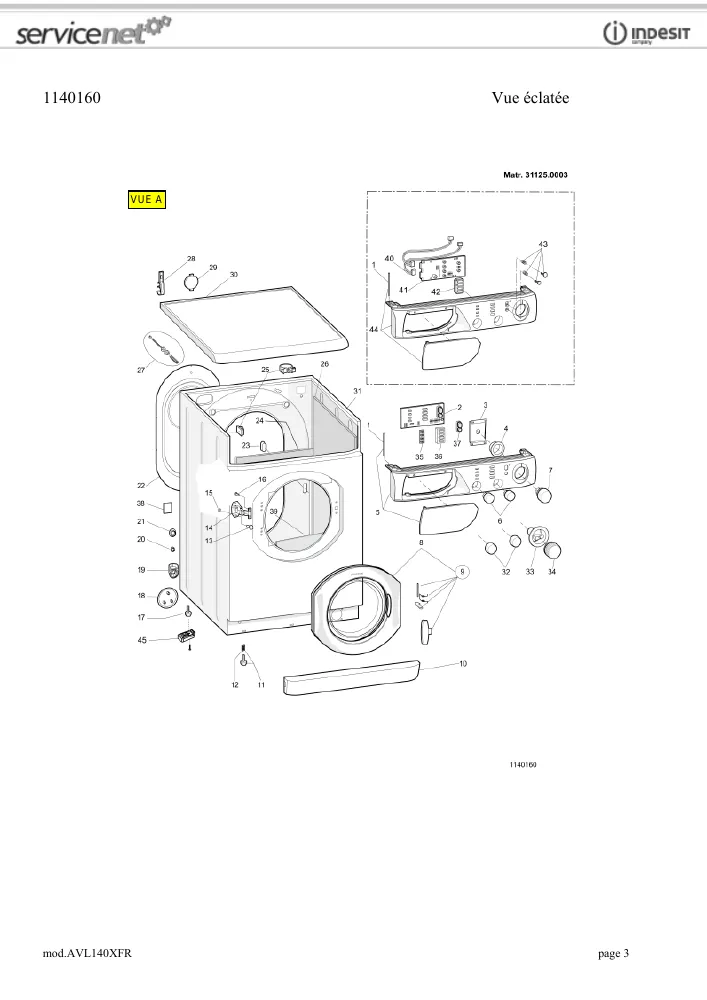

Vue éclatée lave linge HOTPOINT-ARISTON AVXL140FR 29124
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AVXL140FR 29124, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AVXL140FR 29124 et éviter les pannes imprévues. 61 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AVXL140FR 29124 référence 61 pièces détachées, dont vis lave-linge axe tambour m8*23, cable lave-linge alimentation complet, palier lave-linge rou+joint av80713000, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : PALIER Lave-Linge ROU+JOINT AV80713000 (repère 2, 44.39 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 5, 52.79 €) · JOINT Lave-Linge HUBLOT (repère 13, 43.66 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 14, 19.53 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

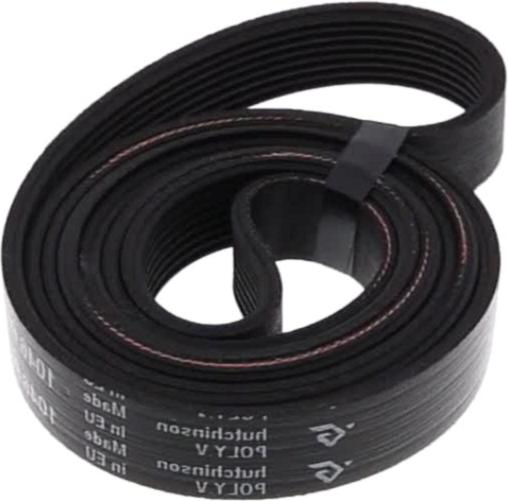

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 1, 50.71 €) · COURROIE Lave-Linge 1046H8EL 1051H8EL (repère 31, 29.57 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 4, 15.17 €) · COLLIER Lave-Linge POMPE DURITE C/P (repère 17, 15.97 €) · DURITE Lave-Linge CUVE/POMPE (repère 18, 34.93 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 22, 27.22 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge ROU+JOINT AV80713000 (repère 2, 44.39 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 5, 52.79 €) · RESSORT Lave-Linge PIED (repère 12, 17.3 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 22, 8.97 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : VARIATEUR Thermostat (repère 7, 26.16 €) · RESISTANCE Lave-Linge 1700W 175mm (repère 29, 39.25 €) · SONDE Lave-Linge (repère 31, 19.76 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 1, 50.71 €) · PALIER Lave-Linge ROU+JOINT AV80713000 (repère 2, 44.39 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 5, 52.79 €) · VARIATEUR Thermostat (repère 7, 26.16 €) · JOINT Lave-Linge HUBLOT (repère 13, 43.66 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 14, 19.53 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 15, 35 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 22, 8.97 €)
