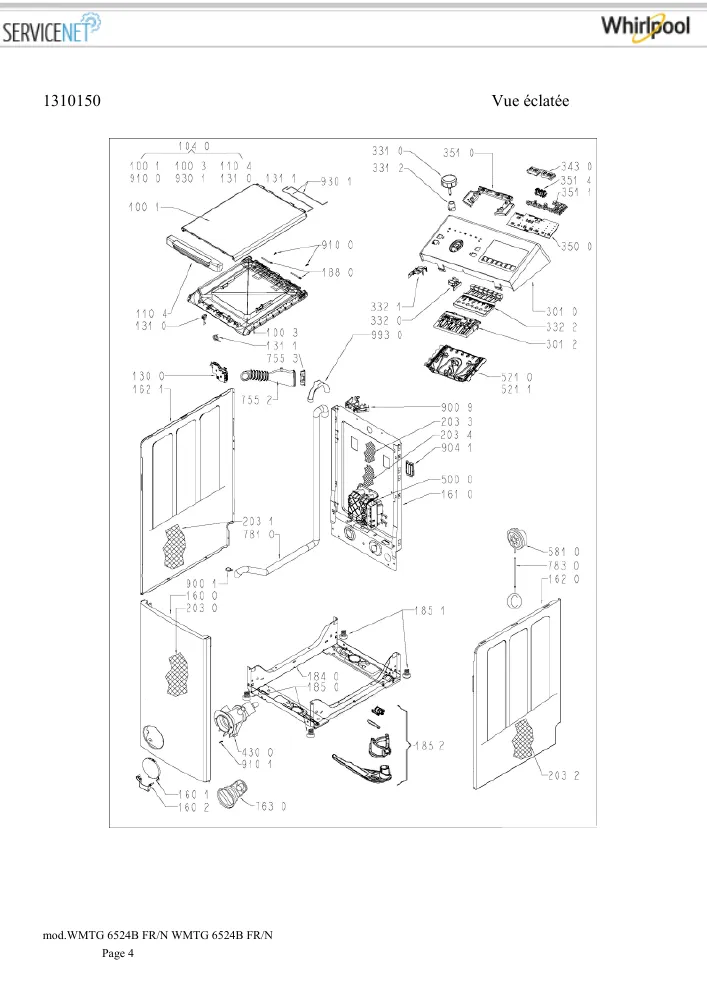

Vue éclatée lave linge HOTPOINT-ARISTON WMTG6524BFRN 161954
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON WMTG6524BFRN 161954, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON WMTG6524BFRN 161954 et éviter les pannes imprévues. 61 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON WMTG6524BFRN 161954 référence 61 pièces détachées, dont tole lave-linge couvercle seule, contre porte lave-linge, verrou lave-linge porte, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CHARGEMENT (repère 1910, 71.36 €) · JOINT Lave-Linge (repère 1912) · JOINT Lave-Linge FLASQUE (repère 2900, 34.72 €) · DURITE Lave-Linge CUVE/PV (repère 7540, 36.81 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1242J5 MAEL 1236J4 MAEL 4PJE1236 (repère 2710, 14.41 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.47UF 2X2200PF (repère 4210, 35.51 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 4300, 73.81 €) · BOUCHON Lave-Linge POMPE (kit de 2 bouchons) (repère 7630, 34.57 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge (repère 1311, 4.93 €) · AMORTISSEUR Lave-Linge (repère 1810, 18.84 €) · AXE Lave-Linge AMORTISSEUR (repère 1811, 24.28 €) · RESSORT Lave-Linge PORTE *lot de 2* (repère 9301, 22.32 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 2050W+SONDE (repère 4510, 38.88 €) · SONDE Lave-Linge RESISTANCE (repère 6910, 16.89 €) · SUPPORT Lave-Linge RESISTANCE (repère 9303, 19.56 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge (repère 1810, 18.84 €) · AXE Lave-Linge AMORTISSEUR (repère 1811, 24.28 €) · JOINT Lave-Linge CHARGEMENT (repère 1910, 71.36 €) · JOINT Lave-Linge (repère 1912) · COURROIE Lave-Linge 1242J5 MAEL 1236J4 MAEL 4PJE1236 (repère 2710, 14.41 €) · JOINT Lave-Linge FLASQUE (repère 2900, 34.72 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.47UF 2X2200PF (repère 4210, 35.51 €) · PALIER Lave-Linge GAUCHE ou DROIT (repère 9410, 31.27 €)
