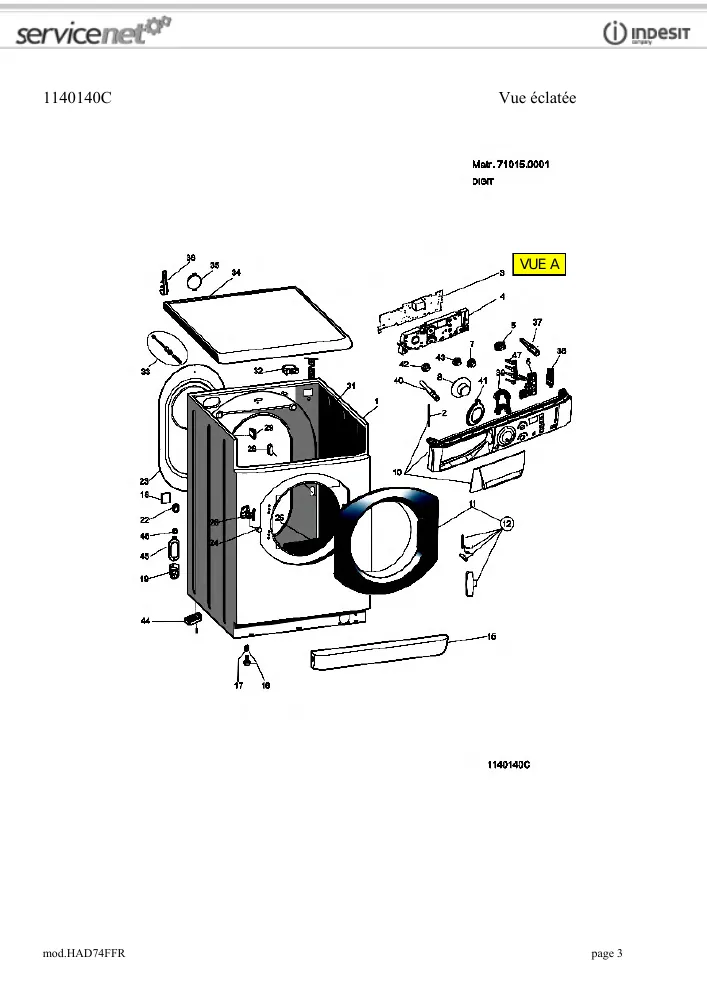

Vue éclatée lave linge HOTPOINT-ARISTON HAD74FFR 88845
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON HAD74FFR 88845, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON HAD74FFR 88845 et éviter les pannes imprévues. 75 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON HAD74FFR 88845 référence 75 pièces détachées, dont meuble lave-linge blanc, poulie lave-linge tambour 280mm, turbine lave-linge ventilateur, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CARTER SECHAGE (repère 4, 18.08 €) · JOINT Lave-Linge TORIQUE (repère 7, 6.86 €) · COLLIER Lave-Linge (repère 8, 18.39 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 9, 40.8 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1194J5 (repère 23, 19.42 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 4, 30.07 €) · DURITE Lave-Linge CUVE/POMPE (repère 15, 38.99 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 15, 16.44 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 23, 25.53 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 6, 6.71 €) · RESSORT Lave-Linge CUVE 191MM 9 STRIES (repère 7, 15.36 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.72 €) · RESSORT Lave-Linge PIED (repère 17, 18.31 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge SECHAGE 1200W 230V 2011281R (repère 5, 55.83 €) · SONDE Lave-Linge CTN SECHAGE (repère 6, 24.86 €) · RESISTANCE Lave-Linge 1700w (repère 27, 54.56 €) · SONDE Lave-Linge (repère 28, 19.31 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge CARTER SECHAGE (repère 4, 18.08 €) · JOINT Lave-Linge TORIQUE (repère 7, 6.86 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 9, 40.8 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 10, 18.21 €) · JOINT Lave-Linge HUBLOT (repère 11, 55.05 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.72 €) · COURROIE Lave-Linge 1194J5 (repère 23, 19.42 €) · AMORTISSEUR Lave-Linge 100N (kit de 2) (repère 25, 35.22 €)
