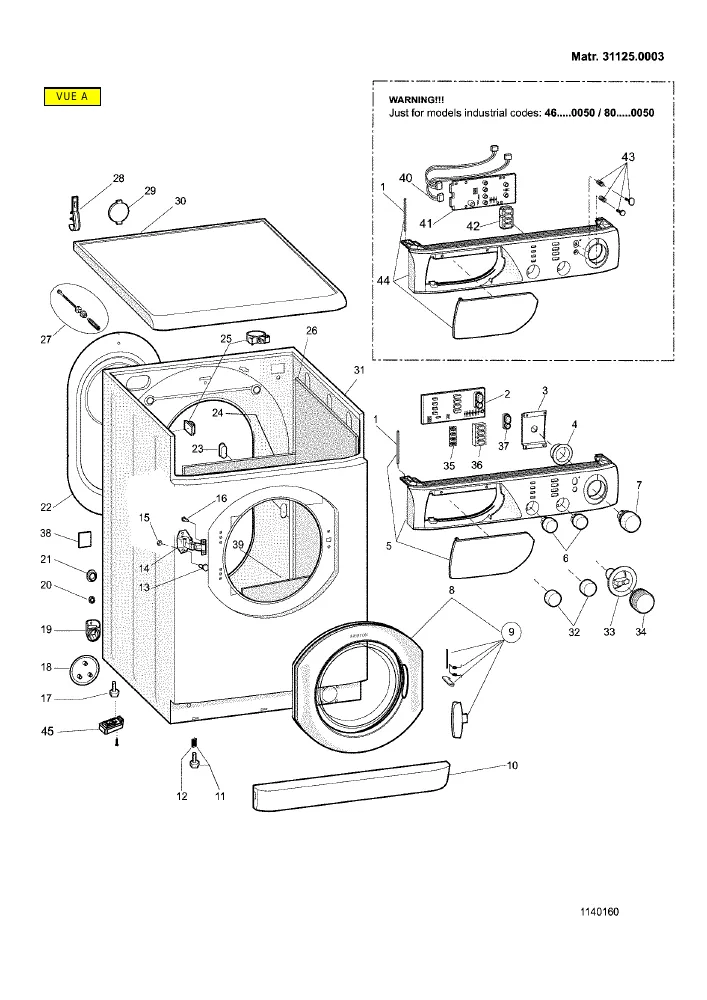

Vue éclatée lave linge HOTPOINT-ARISTON AVL160FR 32855
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AVL160FR 32855, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AVL160FR 32855 et éviter les pannes imprévues. 52 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AVL160FR 32855 référence 52 pièces détachées, dont vis lave-linge axe tambour m8*23, cable lave-linge alimentation complet, support lave-linge programmateur, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : PALIER Lave-Linge ROULEMENTS+JOINT (repère 5, 54.95 €) · JOINT Lave-Linge HUBLOT (repère 13, 44.8 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 14, 21.64 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 15, 37.68 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 1, 42.49 €) · COURROIE Lave-Linge 1046H8EL 1051H8EL (repère 31, 31.91 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 4, 15.14 €) · COLLIER Lave-Linge POMPE DURITE C/P (repère 17, 15.36 €) · DURITE Lave-Linge CUVE/POMPE (repère 18, 38.46 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 22, 26.29 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge ROULEMENTS+JOINT (repère 5, 54.95 €) · RESSORT Lave-Linge PIED (repère 12, 15.54 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 22, 8.1 €) · AMORTISSEUR Lave-Linge 80N Diamètre 15mm (repère 24, 19.12 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : VARIATEUR Thermostat (repère 7, 21.96 €) · RESISTANCE Lave-Linge 1700W 175mm (repère 29, 36.57 €) · SONDE Lave-Linge (repère 31, 20.04 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 1, 42.49 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 5, 54.95 €) · VARIATEUR Thermostat (repère 7, 21.96 €) · JOINT Lave-Linge HUBLOT (repère 13, 44.8 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 14, 21.64 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 15, 37.68 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 22, 8.1 €) · AMORTISSEUR Lave-Linge 80N Diamètre 15mm (repère 24, 19.12 €)
