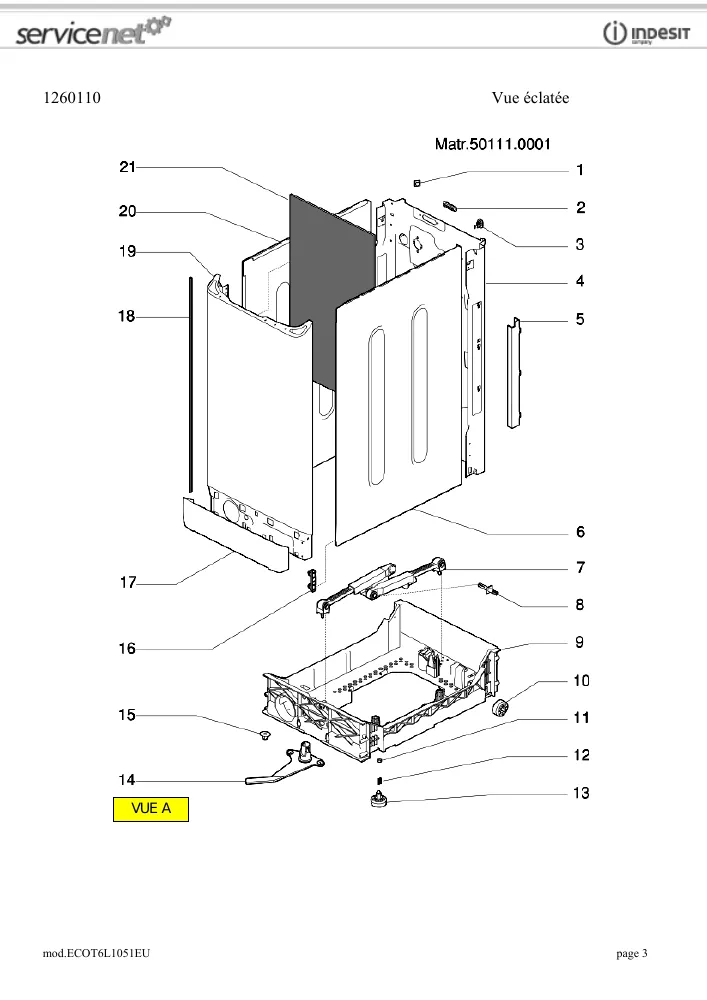

Vue éclatée lave linge HOTPOINT-ARISTON ECOT6L1051EU
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON ECOT6L1051EU, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON ECOT6L1051EU et éviter les pannes imprévues. 43 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON ECOT6L1051EU référence 43 pièces détachées, dont securite lave-linge porte, pressostat lave-linge bitron, collier lave-linge durite pressostat, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge DURITE PRESSOSTAT (repère 3, 16.64 €) · DURITE Lave-Linge CUVE/POMPE (repère 15, 48.51 €) · JOINT Lave-Linge CHARGEMENT (repère 27, 72.95 €) · PROTECTION Lave-Linge JOINT CHARGEMENT (repère 28, 16.72 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1213H8 EL (repère 12, 25.85 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 7, 36.95 €) · POMPE Lave-Linge VIDANGE EPUISE **remplacée par moteur seul** (repère 8) · DURITE Lave-Linge CUVE/POMPE (repère 15, 48.51 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge CUVE ARRIERE 167MM 10 STRIES (repère 4, 12.52 €) · RESSORT Lave-Linge CUVE AVANT (repère 4, 22.63 €) · RESSORT Lave-Linge CROCHET DISTRIBUTEUR (repère 6, 8.45 €) · AMORTISSEUR Lave-Linge 120N (repère 7, 36.61 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge (repère 14, 21.27 €) · RESISTANCE Lave-Linge 1700W 230V (repère 15, 55.48 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge 120N (repère 7, 36.61 €) · AXE Lave-Linge AMORTISSEUR (repère 8, 9.18 €) · COURROIE Lave-Linge 1213H8 EL (repère 12, 25.85 €) · PALIER Lave-Linge Droit ou Gauche (repère 23, 35.43 €) · JOINT Lave-Linge CHARGEMENT (repère 27, 72.95 €) · PROTECTION Lave-Linge JOINT CHARGEMENT (repère 28, 16.72 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
