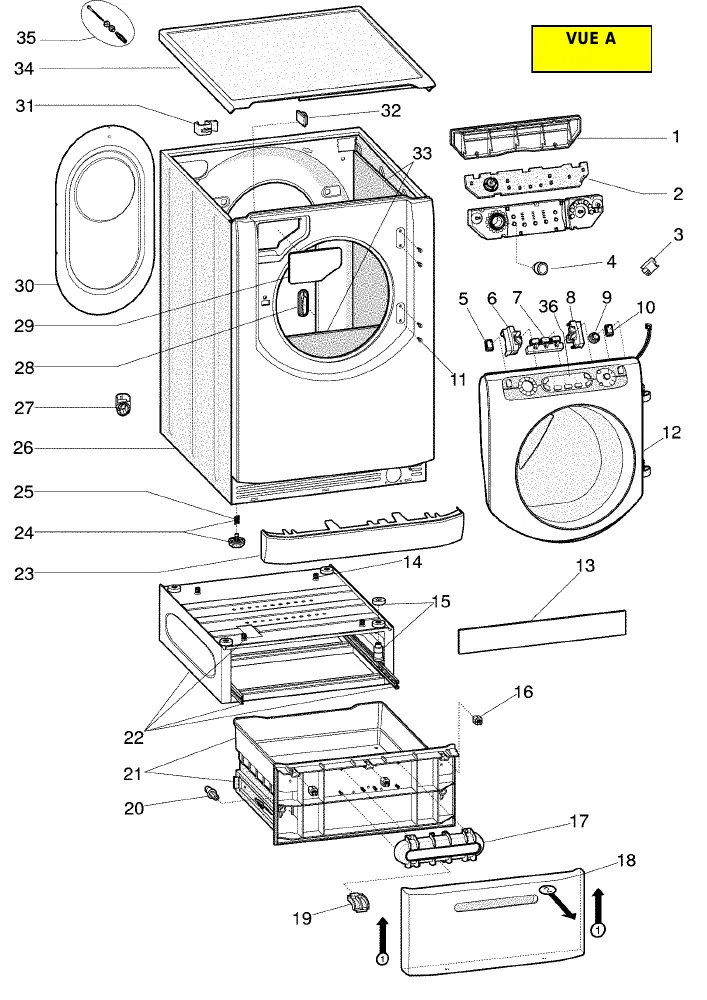

Vue éclatée lave linge HOTPOINT-ARISTON AQ8L49UFR 62308
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AQ8L49UFR 62308, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AQ8L49UFR 62308 et éviter les pannes imprévues. 69 pièces référencées.

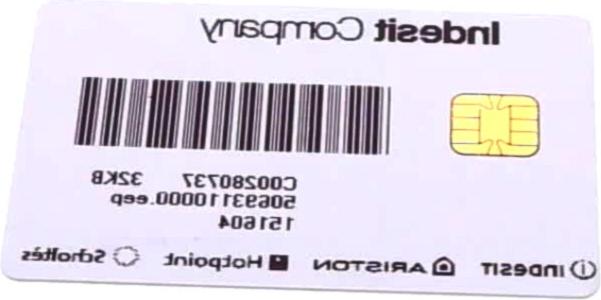

Cette vue éclatée HOTPOINT-ARISTON AQ8L49UFR 62308 référence 69 pièces détachées, dont vis lave-linge antiparasite, platine lave-linge commande, contre-poids lave-linge supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge AR JOINT HUBLOT (repère 7, 19 €) · JOINT Lave-Linge HUBLOT (repère 8, 61.14 €) · COLLIER Lave-Linge DURITE PRESSOSTAT (repère 8, 15.54 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 9, 17.31 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 1, 41.27 €) · COURROIE Lave-Linge 1201J6EL (repère 26, 30.93 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 4, 20.13 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 11, 14.6 €) · DURITE Lave-Linge CUVE/POMPE (repère 13, 35.31 €) · COLLIER Lave-Linge POMPE DURITE C/P (repère 14, 15.21 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 4, 7.25 €) · RESSORT Lave-Linge CUVE 150MM 9 STRIES (repère 5, 16.92 €) · AXE Lave-Linge AMORTISSEUR (repère 20, 9.33 €) · AMORTISSEUR Lave-Linge 100N (kit de 2) (repère 22, 36.17 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1700W (repère 21, 30.63 €) · SONDE Lave-Linge (repère 22, 21.29 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 1, 41.27 €) · COLLIER Lave-Linge AR JOINT HUBLOT (repère 7, 19 €) · JOINT Lave-Linge HUBLOT (repère 8, 61.14 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 9, 17.31 €) · AXE Lave-Linge AMORTISSEUR (repère 20, 9.33 €) · AMORTISSEUR Lave-Linge 100N (kit de 2) (repère 22, 36.17 €) · COURROIE Lave-Linge 1201J6EL (repère 26, 30.93 €) · JOINT Electrovanne (repère 33, 5.24 €)
