Vue éclatée seche linge GORENJE D72325 198114-01
Découvrez la vue éclatée complète seche linge GORENJE D72325 198114-01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge GORENJE D72325 198114-01 et éviter les pannes imprévues. 39 pièces référencées.
Cette vue éclatée GORENJE D72325 198114-01 référence 39 pièces détachées, dont courroie sèche-linge 1941h8el 1942h8el, dessus, roulement sèche-linge 6001zc3, avec leur position sur le schéma constructeur.
Réparer son sèche-linge GORENJE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

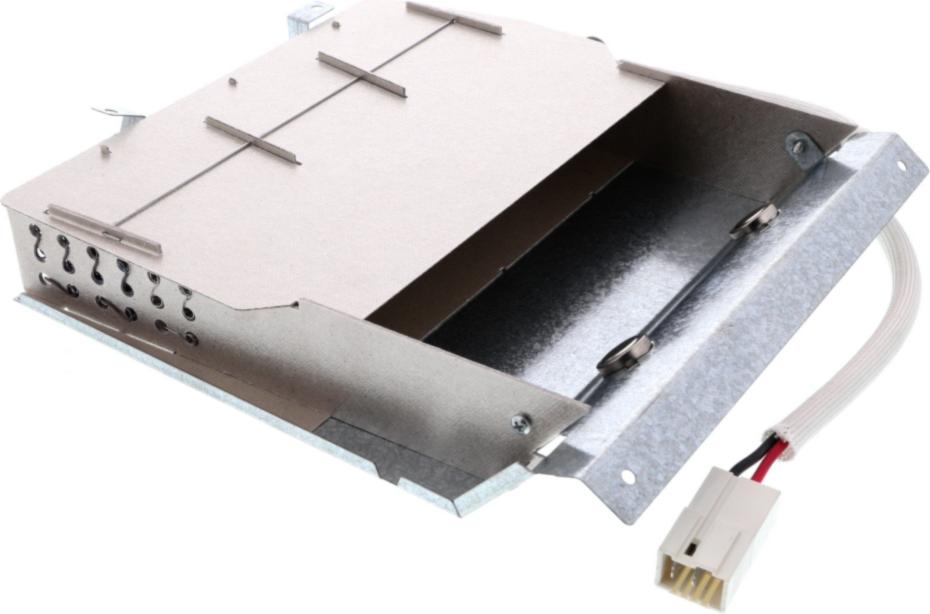

Sur cette vue : RESISTANCE Sèche-Linge 2300w (repère 583, 88.81 €) · SONDE RESISTANCE (repère 616, 19.77 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

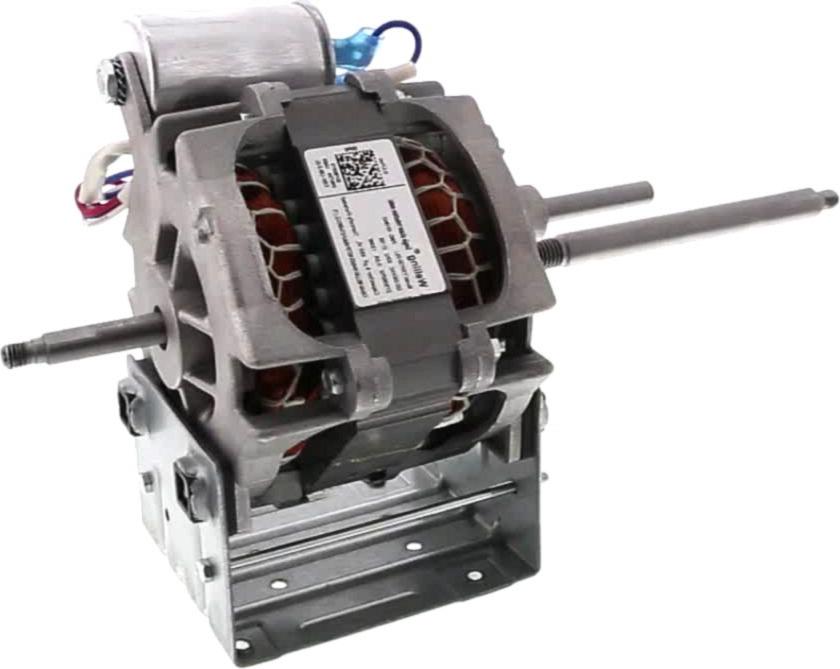

Sur cette vue : COURROIE Sèche-Linge 1941H8EL 1942H8EL (repère 67, 19.95 €) · MOTEUR Sèche-Linge YXH130-2(L) (repère 1029, 125.04 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

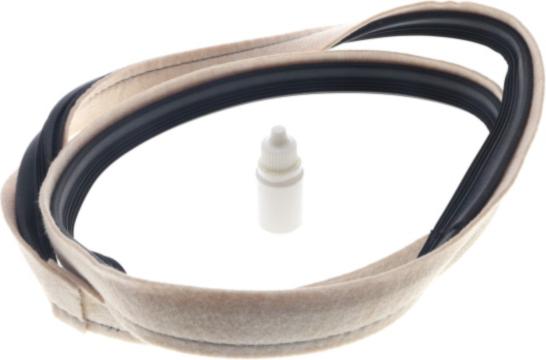

Sur cette vue : ROULEMENT Sèche-Linge 6001ZC3 (repère 146, 10.93 €) · AXE Sèche-Linge ROULEMENT (repère 251, 8.24 €) · RESSORT AXE ROULEMENT (repère 252, 15.67 €) · JOINT Sèche-Linge FEUTRE Avant (repère 614).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

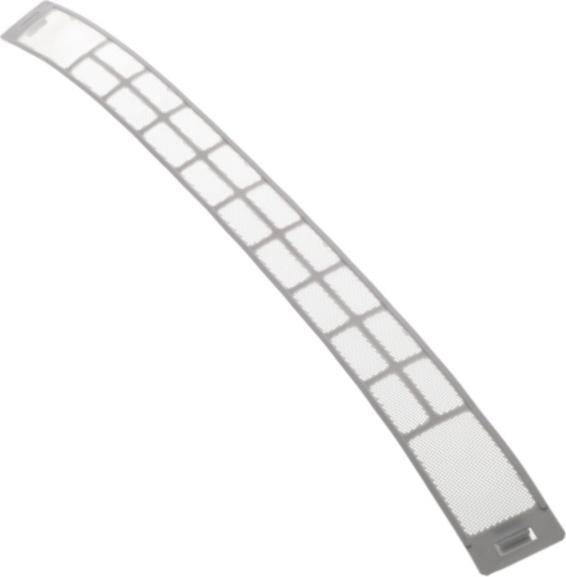

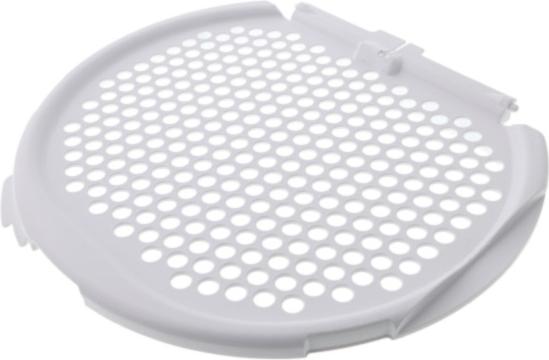

Sur cette vue : FILTRE Sèche-Linge PELUCHE (repère 459, 36.58 €) · FILTRE Sèche-Linge (repère 573, 45.77 €) · Couvercle Froid GRILLE FILTRE (repère 577, 25.68 €) · SONDE RESISTANCE (repère 616, 19.77 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Sèche-Linge 1941H8EL 1942H8EL (repère 67, 19.95 €) · ROULEMENT Sèche-Linge 6001ZC3 (repère 146, 10.93 €) · AXE Sèche-Linge ROULEMENT (repère 251, 8.24 €) · RESSORT AXE ROULEMENT (repère 252, 15.67 €) · JOINT Sèche-Linge HUBLOT LAMPE (repère 330, 20.69 €) · FILTRE Sèche-Linge PELUCHE (repère 459, 36.58 €) · FILTRE Sèche-Linge (repère 573, 45.77 €) · Couvercle Froid GRILLE FILTRE (repère 577, 25.68 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
