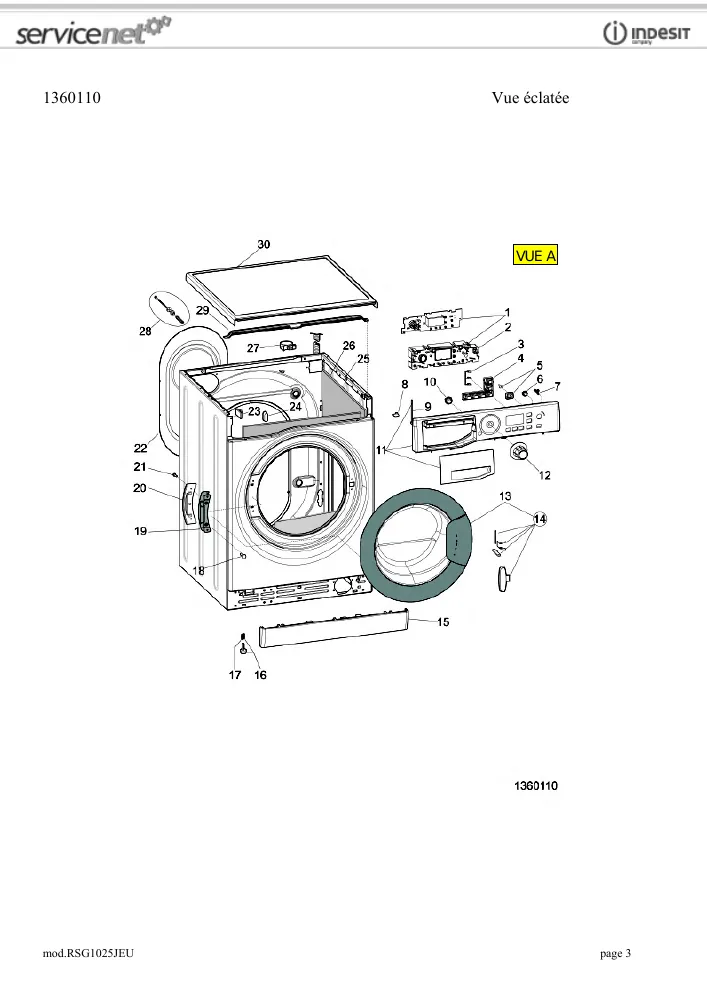

Vue éclatée lave linge HOTPOINT-ARISTON RSG1025JEU 93140
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON RSG1025JEU 93140, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON RSG1025JEU 93140 et éviter les pannes imprévues. 75 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON RSG1025JEU 93140 référence 75 pièces détachées, dont tuyau de vidange (1,5m), électrovanne 2 voies, résistance 1700w 230v 2tf, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : Bague de tension aq hd manchette arrière (7.00 €) · Durite (tuyau) cuve - pompe (6.60 €) · Joint d'électrovanne (6.95 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : Courroie (3.55 €) · Courroie poly-v l= 1194 mm (10.50 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Tuyau de vidange (1,5m) (5.63 €) · Bouchon blanc pompe askoll/plaset (8.66 €) · Filtre d arrivée d eau (4.90 €) · Tuyau de vidange avec crosse 2,5m (6.81 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : Kit amortisseurs 120n futura 71 lt (3.40 €) · Ressort de cuve 71lt prime k=8,5 n/mm (2.00 €) · Ressort de cuve d=11mm h =8,5mm (7.00 €) · Outil d assemblage contrepoids (33.34 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance 1700w 230v 2tf (13.28 €) · Sonde de température (6.90 €) · Résistance 1700w (8.30 €) · Résistance 1700w/230v (7.70 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Courroie (3.55 €) · Kit amortisseurs 120n futura 71 lt (3.40 €) · Filtre d arrivée d eau (4.90 €) · Filtre kit (30.99 €) · Filtre kit copreci (13.37 €) · Courroie poly-v l= 1194 mm (10.50 €) · Joint d'électrovanne (6.95 €)
