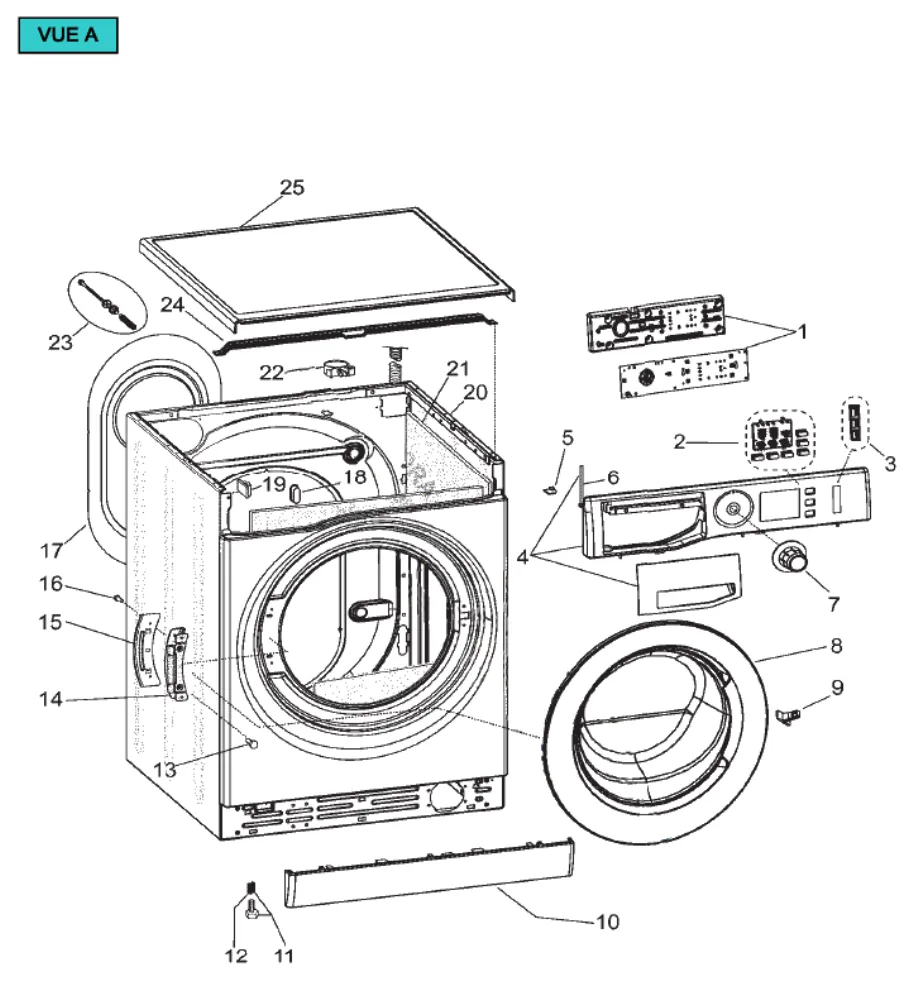

Vue éclatée lave linge HOTPOINT-ARISTON NCOM10743BFR 157380
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON NCOM10743BFR 157380, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON NCOM10743BFR 157380 et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON NCOM10743BFR 157380 référence 51 pièces détachées, dont vis lave-linge contre-poids inférieur, vis lave-linge antiparasite, tuyau lave-linge vidange, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge AR JOINT HUBLOT (repère 7, 17.4 €) · JOINT Lave-Linge HUBLOT controler le N° de serie (repère 8, 55.11 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 9, 15.1 €) · COLLIER Lave-Linge POMPE DURITE C/P (repère 12, 16.74 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1201J6EL (repère 24, 33.59 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 35.65 €) · TUYAU Lave-Linge VIDANGE (repère 4, 28.97 €) · POMPE Lave-Linge VIDANGE 2KEBS 113/043A CLF125-15 (repère 11, 68.96 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 12, 29.54 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 4, 7.11 €) · RESSORT Lave-Linge CUVE 191MM 9 STRIES (repère 5, 18.23 €) · RESSORT Lave-Linge PIED (repère 12, 16.64 €) · AXE Lave-Linge AMORTISSEUR (repère 20, 8.58 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1700W (repère 17, 37.86 €) · SONDE Lave-Linge (repère 18, 16.14 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 35.65 €) · COLLIER Lave-Linge AR JOINT HUBLOT (repère 7, 17.4 €) · JOINT Lave-Linge HUBLOT controler le N° de serie (repère 8, 55.11 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 9, 15.1 €) · AXE Lave-Linge AMORTISSEUR (repère 20, 8.58 €) · AMORTISSEUR Lave-Linge 100N (kit de 2) (repère 21, 28.17 €) · COURROIE Lave-Linge 1201J6EL (repère 24, 33.59 €) · JOINT Electrovanne (repère 31, 5.5 €)
