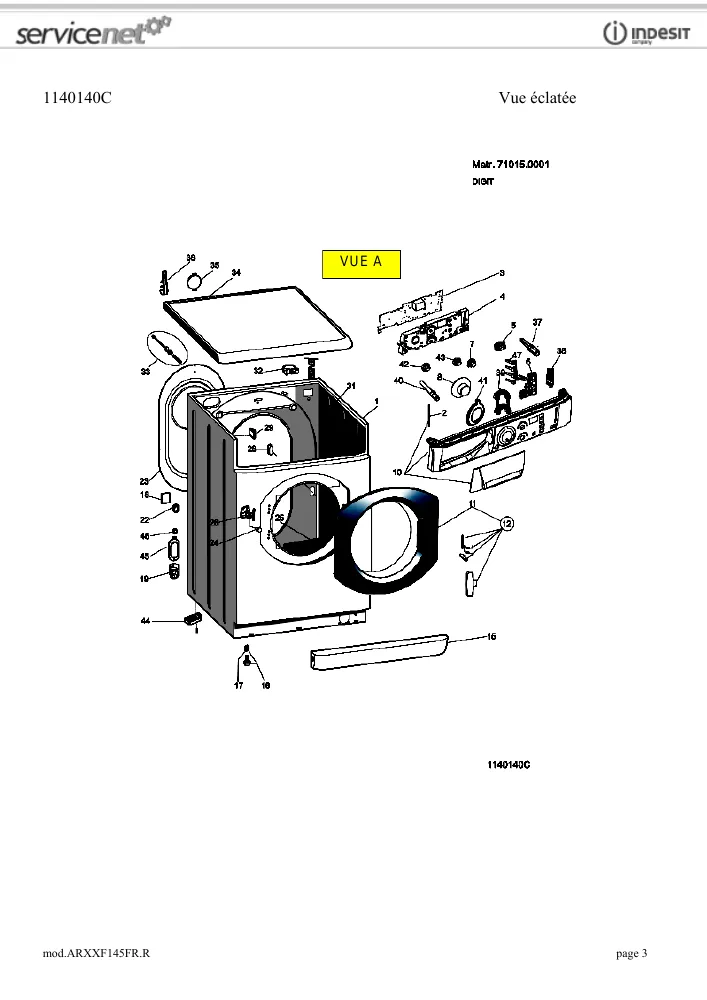

Vue éclatée lave linge HOTPOINT-ARISTON ARXXF145FR.R ARXXF145FRR 56796
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON ARXXF145FR.R ARXXF145FRR 56796, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON ARXXF145FR.R ARXXF145FRR 56796 et éviter les pannes imprévues. 66 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON ARXXF145FR.R ARXXF145FRR 56796 référence 66 pièces détachées, dont vis lave-linge contre-poids inférieur, bornier lave-linge alim+filtre, contre-poids lave-linge supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 7, 37.06 €) · JOINT Lave-Linge HUBLOT (repère 8, 43.91 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 9, 21.84 €) · COLLIER Lave-Linge POMPE DURITE C/P (repère 11, 15.78 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1194J5 (repère 23, 23.79 €) · CHARBON Lave-Linge MOTEUR IMEP L94MF7 (lot de 2) (repère 25, 27.22 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BORNIER Lave-Linge ALIM+FILTRE (repère 1, 41.27 €) · TUYAU Lave-Linge VIDANGE (repère 4, 25.58 €) · COLLIER Lave-Linge POMPE DURITE C/P (repère 11, 15.78 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 11, 15.64 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 4, 6.7 €) · RESSORT Lave-Linge CUVE 191MM 9 STRIES (repère 5, 16.98 €) · RESSORT Lave-Linge PIED (repère 17, 17.68 €) · AXE Lave-Linge AMORTISSEUR (repère 18, 9.74 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1700W (repère 27, 32.24 €) · SONDE Lave-Linge (repère 28, 20.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BORNIER Lave-Linge ALIM+FILTRE (repère 1, 41.27 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 7, 37.06 €) · JOINT Lave-Linge HUBLOT (repère 8, 43.91 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 9, 21.84 €) · JOINT Lave-Linge DURITE CUVE POMPE (repère 17, 18.07 €) · AXE Lave-Linge AMORTISSEUR (repère 18, 9.74 €) · COURROIE Lave-Linge 1194J5 (repère 23, 23.79 €) · AMORTISSEUR Lave-Linge 100N (kit de 2) (repère 25, 32.21 €)
