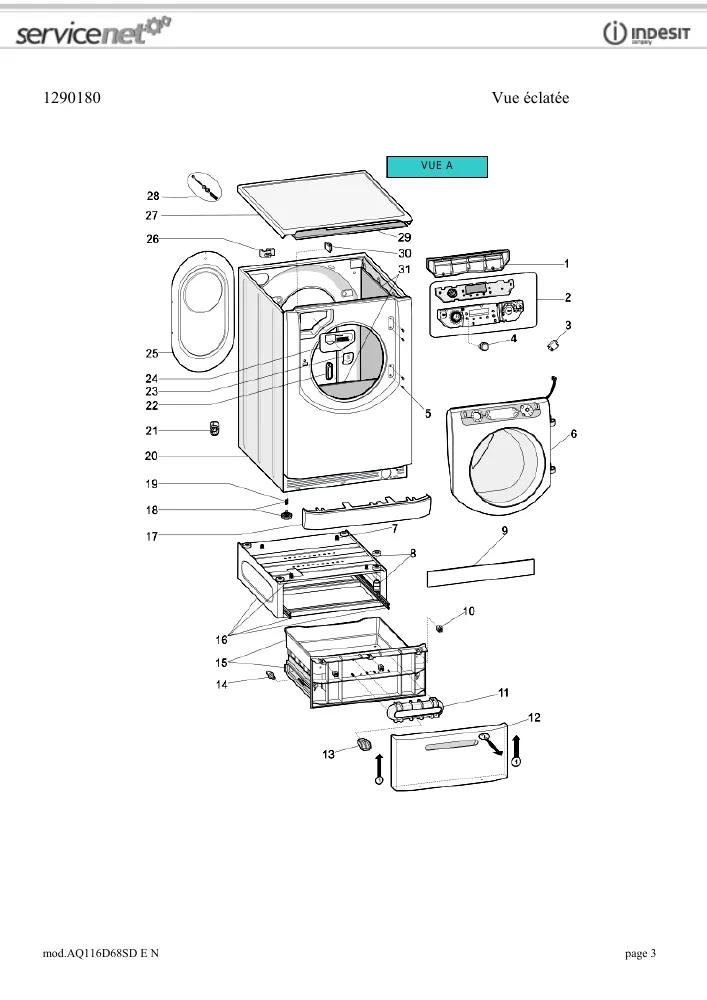

Vue éclatée lave linge HOTPOINT-ARISTON AQ116D68SDEN 162027
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AQ116D68SDEN 162027, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AQ116D68SDEN 162027 et éviter les pannes imprévues. 49 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AQ116D68SDEN 162027 référence 49 pièces détachées, dont clips lave-linge fixation contre poids, vis lave-linge antiparasite, contre-poids lave-linge supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge CUVE/JOINT (repère 6, 17.3 €) · JOINT Lave-Linge HUBLOT (repère 7, 61.69 €) · COLLIER Lave-Linge CUVE DURITE C/P (repère 12, 16.63 €) · DURITE Lave-Linge (repère 15, 31.12 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1201J6EL (repère 21, 35.44 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 31.6 €) · TUYAU VIDANGE L=2050 Millimètre (repère 4, 20.3 €) · POMPE Lave-Linge VIDANGE (repère 13, 65.67 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 14, 28.65 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 3, 6.86 €) · RESSORT Lave-Linge CUVE 10 STRIES 160MM (repère 4, 15.6 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.24 €) · AMORTISSEUR Lave-Linge 100N "lot de 2" (repère 18, 41.19 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1700W (repère 15, 30.93 €) · SONDE Lave-Linge (repère 16, 18.01 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 31.6 €) · COLLIER Lave-Linge CUVE/JOINT (repère 6, 17.3 €) · JOINT Lave-Linge HUBLOT (repère 7, 61.69 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.24 €) · AMORTISSEUR Lave-Linge 100N "lot de 2" (repère 18, 41.19 €) · COURROIE Lave-Linge 1201J6EL (repère 21, 35.44 €) · JOINT Electrovanne (repère 32, 5.75 €) · JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 33, 6.6 €)
