Vue éclatée lave vaisselle MIELE G646SC
Découvrez la vue éclatée complète lave vaisselle MIELE G646SC, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle MIELE G646SC et éviter les pannes imprévues. 41 pièces référencées.

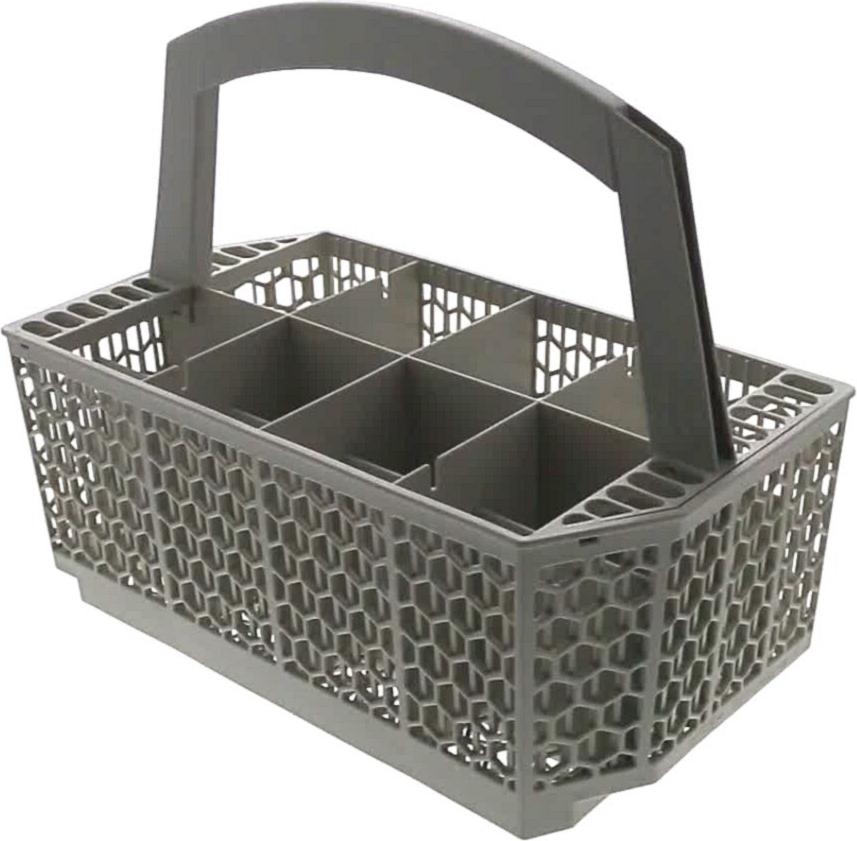

Cette vue éclatée MIELE G646SC référence 41 pièces détachées, dont panier lave-vaisselle couvert, tuyau lave-vaisselle aquastop, sonde lave-vaisselle temperature, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle MIELE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : CLAPET Lave-Vaisselle ANTI RETOUR (repère 20, 98.71 €) · JOINT Lave-Vaisselle POMPE CYCLAGE (repère 100, 11.53 €) · KIT Lave-Vaisselle TURBINE POMPE (repère 112, 134.24 €) · POMPE Lave-Vaisselle VIDANGE (repère 210, 215.69 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 10, 137.01 €) · JOINT Lave-Vaisselle POMPE CYCLAGE (repère 100, 11.53 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 110, 410.2 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

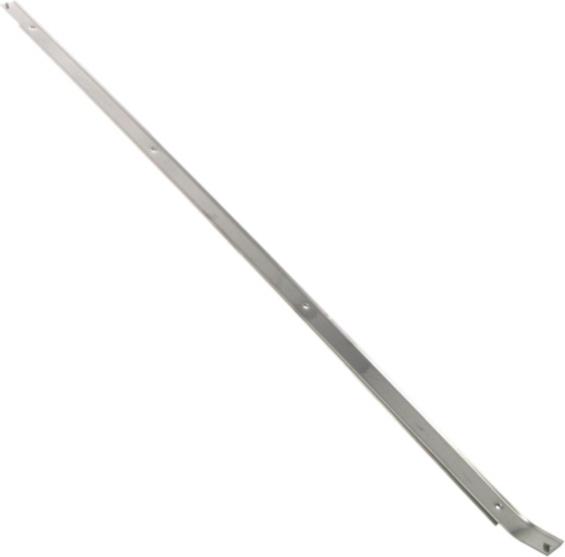

Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE (repère 20, 95.28 €) · SUPPORT Lave-Vaisselle JOINT BdP (repère 30, 47.81 €) · JOINT Lave-Vaisselle CUVE (repère 70, 59.24 €) · JOINT Lave-Vaisselle POMPE CYCLAGE (repère 100, 11.53 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle TEMPERATURE (repère 0, 66.15 €) · RESISTANCE Lave-Vaisselle (repère 0, 328.45 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

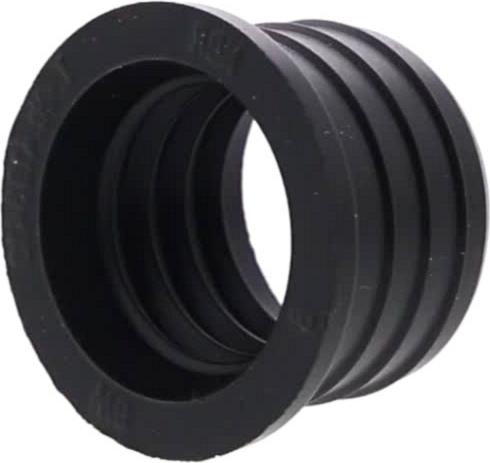

JOINT Lave-Vaisselle BAS DE PORTE (repère 20, 95.28 €) · SUPPORT Lave-Vaisselle JOINT BdP (repère 30, 47.81 €) · JOINT Lave-Vaisselle CUVE (repère 70, 59.24 €) · JOINT Lave-Vaisselle POMPE CYCLAGE (repère 100, 11.53 €) · JOINT Lave-Vaisselle PRESSOSTAT (repère 120, 9.06 €) · JOINT Lave-Vaisselle BOITE A PRODUIT RINCAGE diam 44mm (repère 172, 41.57 €) · JOINT Lave-Vaisselle VENTILATEUR (repère 240, 18.43 €) · JOINT Lave-Vaisselle (repère 245, 12.42 €)
