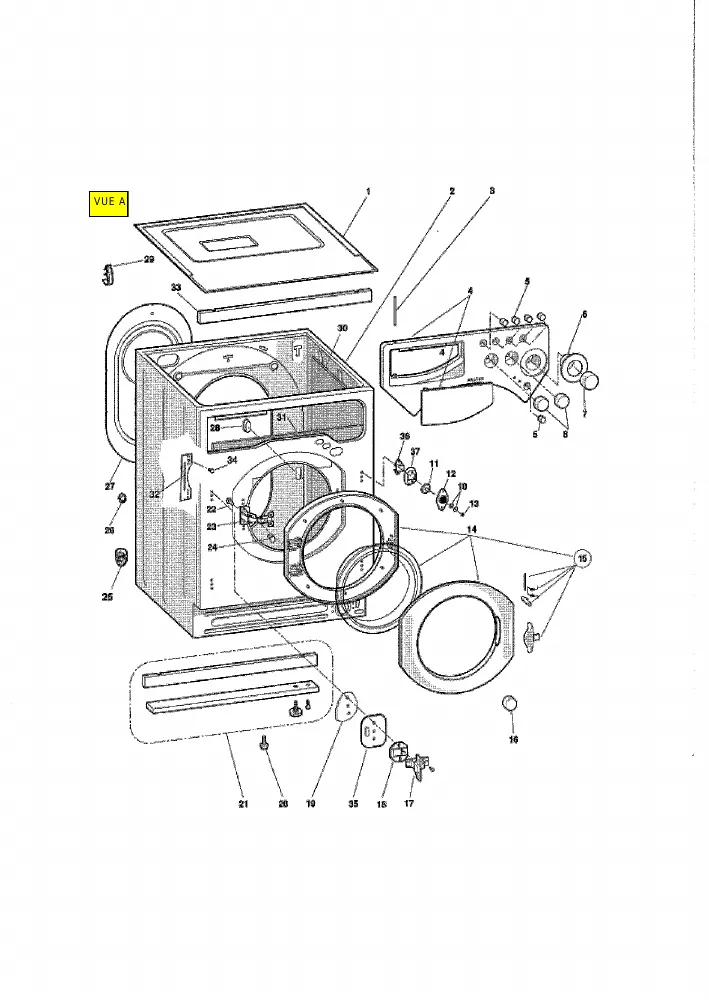

Vue éclatée lave linge HOTPOINT-ARISTON CDE12X 27226
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON CDE12X 27226, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON CDE12X 27226 et éviter les pannes imprévues. 84 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON CDE12X 27226 référence 84 pièces détachées, dont kit lave-linge encastrement, bornier lave-linge alim+filtre, vis lave-linge axe tambour m8*23, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge AXE PALIER (repère 5, 17.15 €) · JOINT Lave-Linge CARTE SECHAGE (repère 6, 19.14 €) · COLLIER Lave-Linge FILTRE (repère 14, 7.17 €) · DURITE Lave-Linge EV/CONDENSEUR (repère 16, 9.77 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASIT 411312433 (repère 6, 32.81 €) · CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 35, 18.85 €) · COURROIE Lave-Linge 1046H8EL 1051H8EL (repère 35, 31.28 €) · TACHYMETRE Lave-Linge MOTEUR (repère 35, 31.45 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BORNIER Lave-Linge ALIM+FILTRE (repère 1, 38.79 €) · TUYAU Lave-Linge VIDANGE (repère 3, 16.35 €) · COLLIER Lave-Linge FILTRE (repère 14, 7.17 €) · FILTRE Lave-Linge VAPEUR (repère 15, 73.24 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : JOINT Lave-Linge AXE PALIER (repère 5, 17.15 €) · RESSORT Lave-Linge CUVE (repère 16, 11.92 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 24, 8.87 €) · AMORTISSEUR Lave-Linge 120N (repère 26, 45.42 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge SECHAGE 1000W (repère 5, 42.8 €) · MANETTE Lave-Linge Thermostat Blanc (repère 8, 17.97 €) · VARIATEUR Thermostat (repère 11, 25.65 €) · SONDE Lave-Linge TEMPERATURE (repère 23, 33.08 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BORNIER Lave-Linge ALIM+FILTRE (repère 1, 38.79 €) · CABLE Lave-Linge THERMOFUSIBLE (repère 2, 19.82 €) · JOINT Lave-Linge AXE PALIER (repère 5, 17.15 €) · CONDENSATEUR Lave-Linge ANTIPARASIT 411312433 (repère 6, 32.81 €) · JOINT Lave-Linge CARTE SECHAGE (repère 6, 19.14 €) · MANETTE Lave-Linge Thermostat Blanc (repère 8, 17.97 €) · VARIATEUR Thermostat (repère 11, 25.65 €) · COLLIER Lave-Linge FILTRE (repère 14, 7.17 €)
