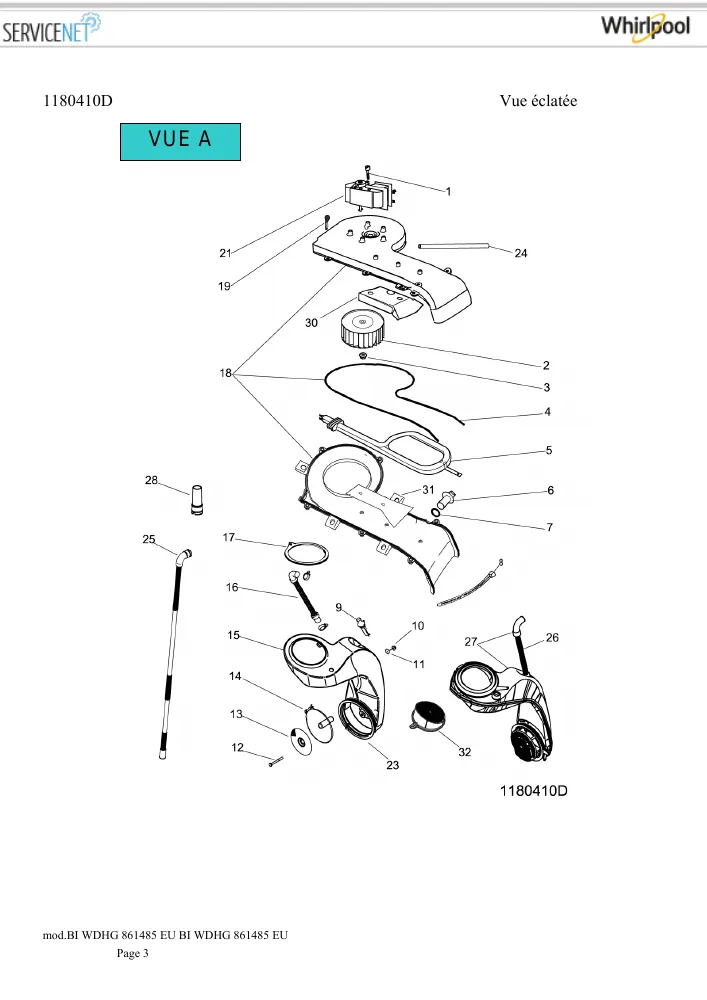

Vue éclatée lave linge HOTPOINT-ARISTON BIWDHG861485EU 166463
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON BIWDHG861485EU 166463, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON BIWDHG861485EU 166463 et éviter les pannes imprévues. 55 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON BIWDHG861485EU 166463 référence 55 pièces détachées, dont kit lave-linge encastrement, clips lave-linge fixation contre poids, vis lave-linge antiparasite, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CARTER SECHAGE (repère 4, 18.03 €) · COLLIER Lave-Linge CUVE/JOINT (repère 6, 17.53 €) · JOINT Lave-Linge HUBLOT (repère 7, 78.84 €) · JOINT Lave-Linge TORIQUE (repère 7, 7.61 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1194J5 (repère 21, 21.06 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 34.64 €) · TUYAU Lave-Linge VIDANGE (repère 4, 29.07 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 12, 16.76 €) · POMPE Lave-Linge VIDANGE (repère 13, 58.93 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 3, 7.86 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.42 €) · AMORTISSEUR Lave-Linge " lot de 2 " (repère 18, 41 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge SECHAGE 1200W 230V 2011281R (repère 5, 47.89 €) · SONDE Lave-Linge CTN SECHAGE (repère 6, 31.63 €) · RESISTANCE Lave-Linge 1700W SANS SONDE 2109595RC727 16003179801 (repère 15, 31.11 €) · SONDE Lave-Linge (repère 16, 21.18 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 34.64 €) · JOINT Lave-Linge CARTER SECHAGE (repère 4, 18.03 €) · COLLIER Lave-Linge CUVE/JOINT (repère 6, 17.53 €) · JOINT Lave-Linge HUBLOT (repère 7, 78.84 €) · JOINT Lave-Linge TORIQUE (repère 7, 7.61 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 8, 13.67 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.42 €) · AMORTISSEUR Lave-Linge " lot de 2 " (repère 18, 41 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
