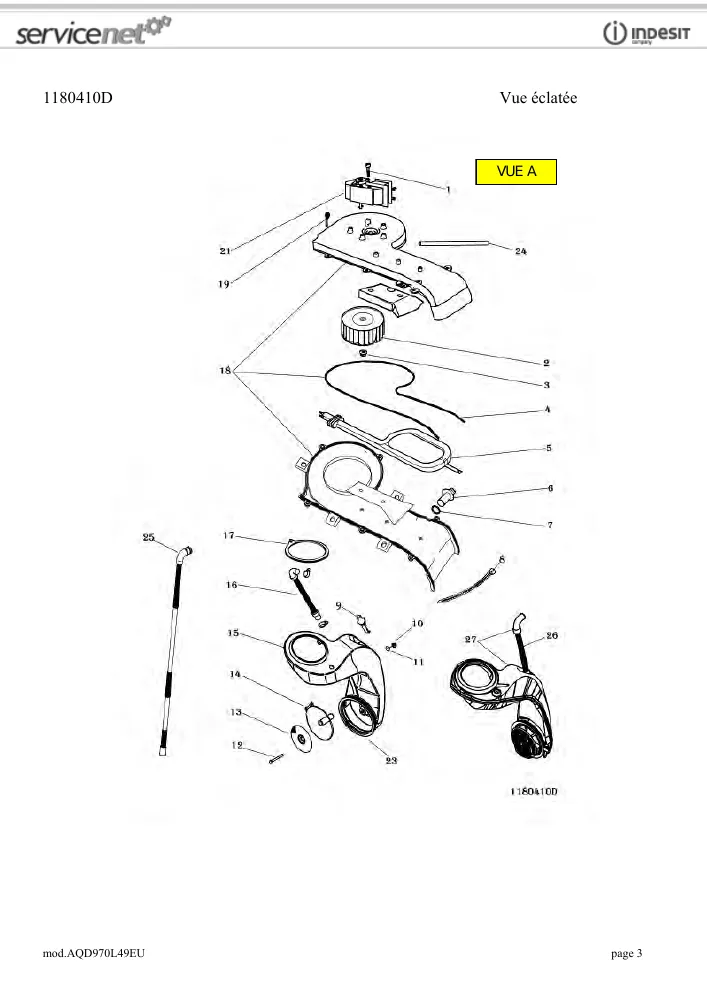

Vue éclatée lave linge HOTPOINT-ARISTON AQD970L49EU 82811
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AQD970L49EU 82811, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AQD970L49EU 82811 et éviter les pannes imprévues. 83 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AQD970L49EU 82811 référence 83 pièces détachées, dont clips lave-linge fixation contre poids, vis lave-linge antiparasite, turbine lave-linge ventilateur, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CARTER SECHAGE (repère 4, 19.95 €) · COLLIER Lave-Linge ARRIERE (repère 6, 13.94 €) · JOINT Lave-Linge TORIQUE (repère 7, 9.38 €) · JOINT Lave-Linge HUBLOT (repère 7, 66.67 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 2, 43.05 €) · COURROIE Lave-Linge 1201J6EL (repère 21, 33.65 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 4, 23.2 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 11, 14.44 €) · Pompe de vidange Lave-Linge 56835 290677 2KEBS 113/067A (repère 13, 57.69 €) · COLLIER Lave-Linge POMPE DURITE C/P (repère 13, 15.68 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 3, 6.46 €) · RESSORT Lave-Linge CUVE 10 STRIES 160MM (repère 4, 15.59 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.82 €) · AMORTISSEUR Lave-Linge "kit de 2 + axes " (repère 18, 38.13 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge SECHAGE 1200W 230V 2011281R (repère 5, 46.85 €) · SONDE Lave-Linge CTN SECHAGE (repère 6, 30.46 €) · RESISTANCE Lave-Linge 1700w (repère 15, 50.3 €) · SONDE Lave-Linge (repère 16, 21.84 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 2, 43.05 €) · JOINT Lave-Linge CARTER SECHAGE (repère 4, 19.95 €) · JOINT Lave-Linge TORIQUE (repère 7, 7.77 €) · JOINT Lave-Linge HUBLOT (repère 7, 66.67 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 8, 15.91 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.82 €) · AMORTISSEUR Lave-Linge "kit de 2 + axes " (repère 18, 38.13 €) · COURROIE Lave-Linge 1201J6EL (repère 21, 33.65 €)
