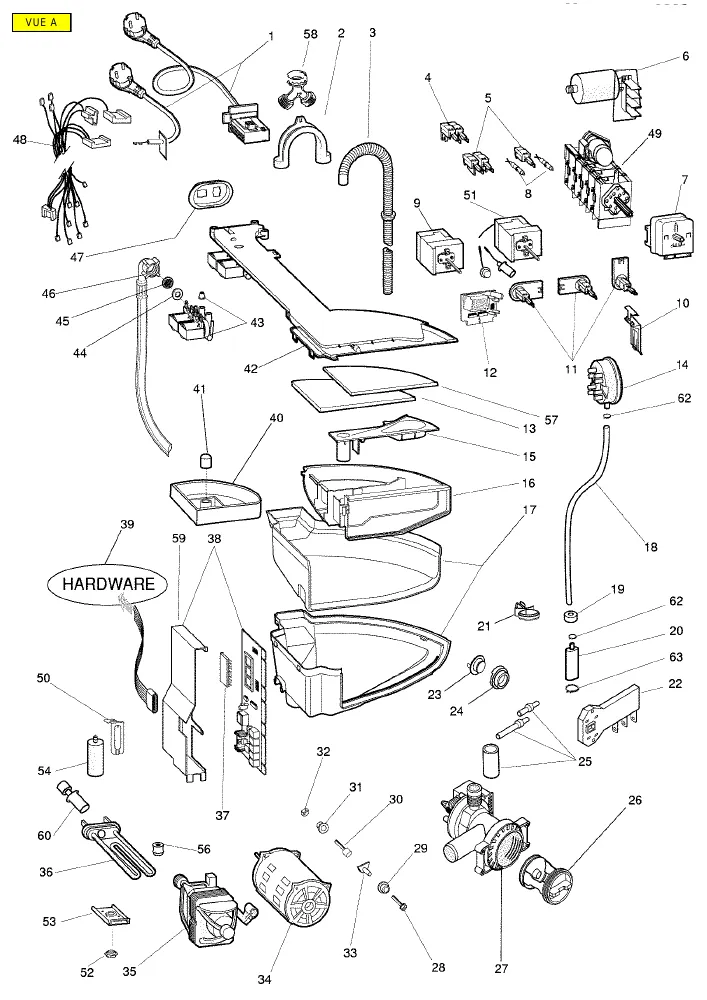

Vue éclatée lave linge HOTPOINT-ARISTON AAX106LFR 25698
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AAX106LFR 25698, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AAX106LFR 25698 et éviter les pannes imprévues. 61 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AAX106LFR 25698 référence 61 pièces détachées, dont vis lave-linge axe tambour m8*23, palier lave-linge rou+joint av80713000, tuyau lave-linge vidange, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : PALIER Lave-Linge ROU+JOINT AV80713000 (repère 2, 41.88 €) · PALIER Lave-Linge ROU+JOINT AP80713000 (repère 4, 31.9 €) · JOINT Lave-Linge PALIER 25*47/64*7/10,5 (repère 5, 16.74 €) · JOINT Lave-Linge HUBLOT (repère 14, 63.7 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASIT 411312433 (repère 6, 29.62 €) · COURROIE Lave-Linge 1181H8EL (repère 30, 21.64 €) · CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 35, 18.18 €) · TACHYMETRE Lave-Linge MOTEUR (repère 35, 29.26 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 3, 14.41 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 26, 28.23 €) · Pompe de vidange Lave-Linge 56835 AVEC TROU PRISE D'AIR (repère 27, 57.88 €) · FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 45, 5.3 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge ROU+JOINT AV80713000 (repère 2, 41.88 €) · PALIER Lave-Linge ROU+JOINT AP80713000 (repère 4, 31.9 €) · JOINT Lave-Linge PALIER 25*47/64*7/10,5 (repère 5, 16.74 €) · RESSORT Lave-Linge PIED (repère 14).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : MANETTE Lave-Linge Thermostat Blanc (repère 7, 19.64 €) · VARIATEUR Thermostat (repère 11, 23.39 €) · BOUCHON Lave-Linge CACHE Thermostat (repère 24, 3.95 €) · RESISTANCE Lave-Linge 1700W SEULE 210mm (livrée sans thermofusible) (repère 36, 38.12 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Lave-Linge ROU+JOINT AV80713000 (repère 2, 41.88 €) · PALIER Lave-Linge ROU+JOINT AP80713000 (repère 4, 31.9 €) · JOINT Lave-Linge PALIER 25*47/64*7/10,5 (repère 5, 16.74 €) · CONDENSATEUR Lave-Linge ANTIPARASIT 411312433 (repère 6, 29.62 €) · MANETTE Lave-Linge Thermostat Blanc (repère 7, 19.64 €) · VARIATEUR Thermostat (repère 11, 23.39 €) · JOINT Lave-Linge HUBLOT (repère 14, 63.7 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 15, 21.97 €)
