Vue éclatée lave vaisselle SCHOLTES LVI12.52W LVI1252W 23474
Découvrez la vue éclatée complète lave vaisselle SCHOLTES LVI12.52W LVI1252W 23474, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SCHOLTES LVI12.52W LVI1252W 23474 et éviter les pannes imprévues. 74 pièces référencées.
Cette vue éclatée SCHOLTES LVI12.52W LVI1252W 23474 référence 74 pièces détachées, dont support lave-vaisselle bras supérieur, support lave-vaisselle bras superieur, serrure lave-vaisselle complete e, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE 61413 PLASET 2cosses (repère 18, 41.56 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 19, 8.18 €) · TUYAU Lave-Vaisselle VIDANGE 29*20*2000mm (repère 20, 18.42 €) · FILTRE Lave-Vaisselle CENTRAL COMPLET (repère 51, 28.24 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

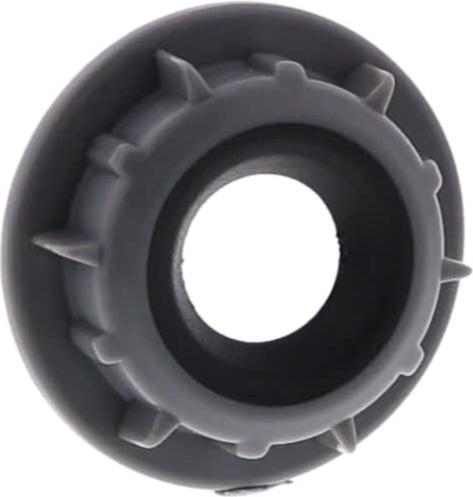

Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS Supérieur 17400059306 (repère 1, 26.96 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 3, 11.21 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 4, 23.68 €) · SUPPORT Lave-Vaisselle BRAS SUPERIEUR (repère 5, 28.46 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 9, 27.65 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 19, 8.18 €) · JOINT Lave-Vaisselle LATERAL DROIT (repère 23) · JOINT Lave-Vaisselle LATERAL GAUCHE (repère 23, 17.31 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

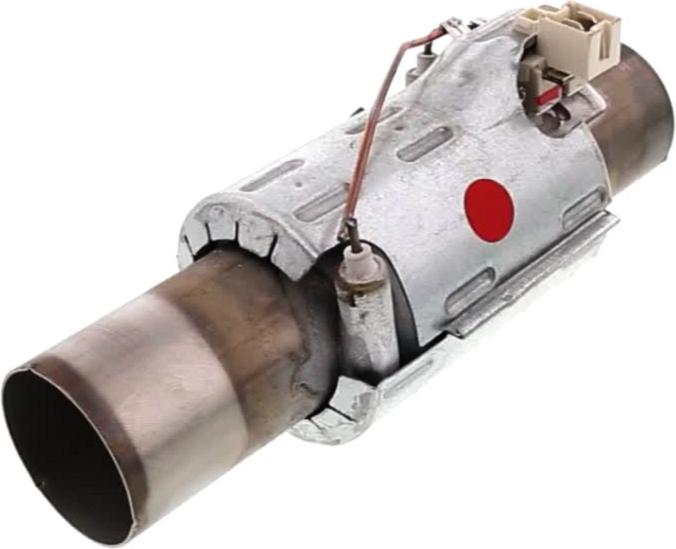

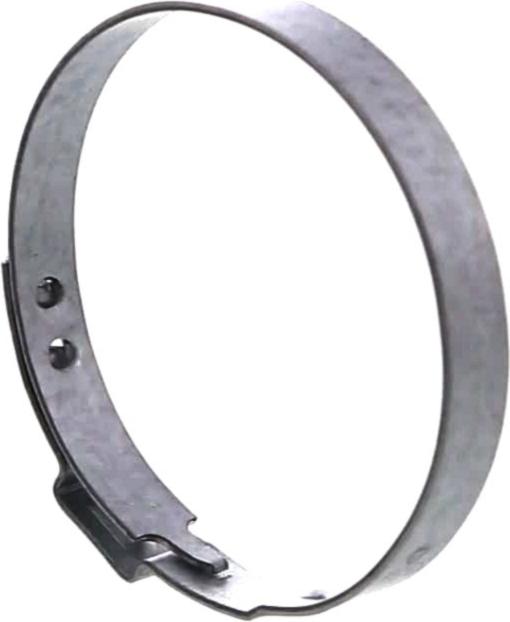

Sur cette vue : THERMOSTAT Lave-Vaisselle THERMISTOR (repère 57, 51.9 €) · COLLIER Lave-Vaisselle RESISTANCE (repère 80, 6.31 €) · Résistance Lave-Vaisselle 2040W 230V (repère 81, 47.55 €) · DURITE Lave-Vaisselle RESISTANCE/CAPTEUR (repère 84).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

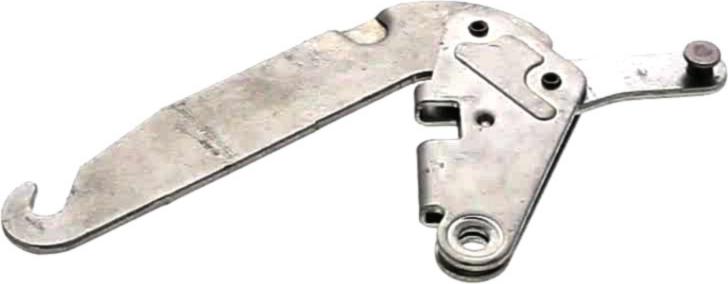

Sur cette vue : CHARNIERE Lave-Vaisselle PORTE Droit (repère 31, 46.29 €) · CHARNIERE Lave-Vaisselle (repère 32, 41.26 €) · AXE Lave-Vaisselle CHARNIERE (repère 34, 8.24 €) · RESSORT Lave-Vaisselle CUVE (repère 34, 53.3 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

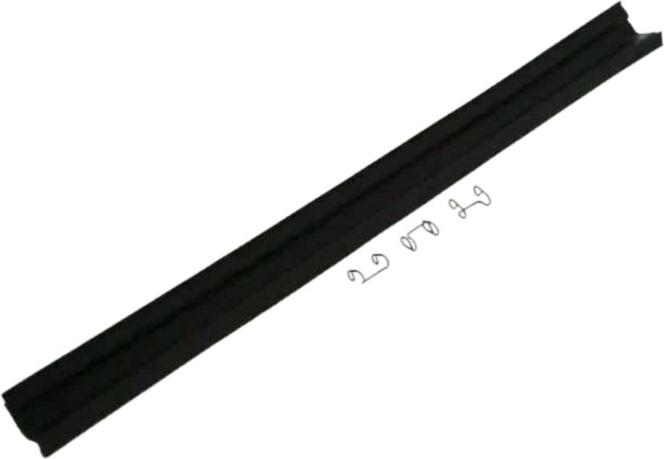

CONDENSATEUR Lave-Vaisselle ANTIPARASITE (repère 8, 20.61 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 9, 27.65 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 19, 8.18 €) · JOINT Lave-Vaisselle LATERAL DROIT (repère 23) · JOINT Lave-Vaisselle LATERAL GAUCHE (repère 23, 17.31 €) · JOINT Lave-Vaisselle BRAS Inférieur (repère 37) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 41, 25.81 €) · JOINT Lave-Vaisselle BAS PORTE (repère 42, 40.46 €)
