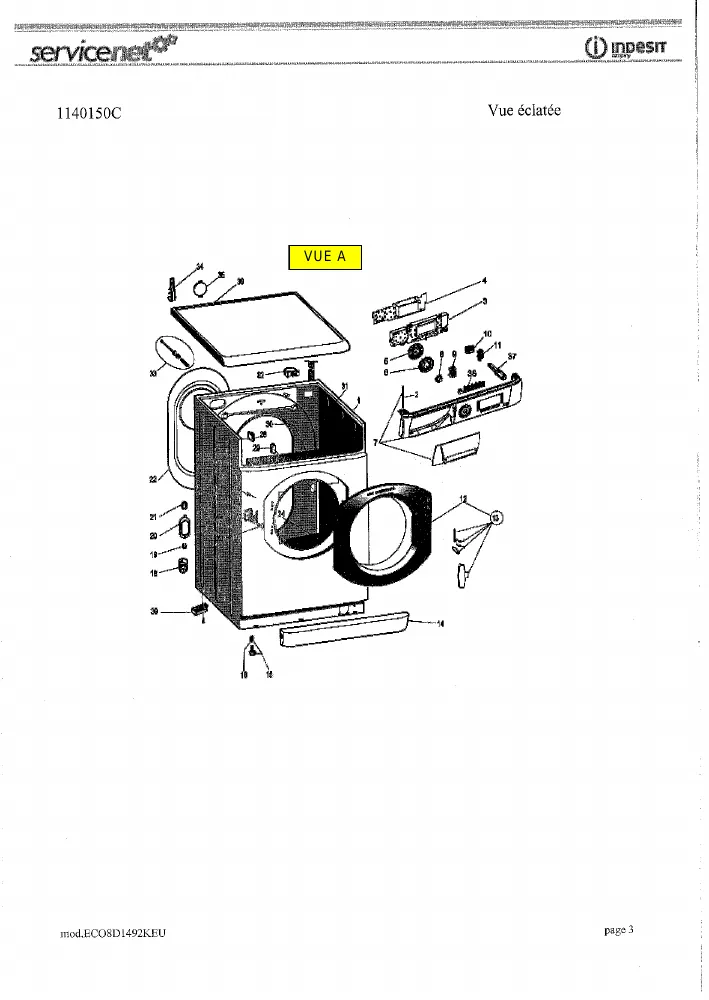

Vue éclatée lave linge HOTPOINT-ARISTON ECO8D1492KEU 74883
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON ECO8D1492KEU 74883, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON ECO8D1492KEU 74883 et éviter les pannes imprévues. 63 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON ECO8D1492KEU 74883 référence 63 pièces détachées, dont poulie lave-linge, contre-poids lave-linge supérieur, vis lave-linge contre-poids inférieur, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 9, 37.47 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 10, 19.09 €) · JOINT Lave-Linge HUBLOT (repère 11, 39.97 €) · COLLIER Lave-Linge DURITE PRESSOSTAT (repère 11, 16.47 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 1, 41.78 €) · COURROIE Lave-Linge 1201J6EL (repère 23, 35.14 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 4, 21.72 €) · COLLIER Lave-Linge POMPE DURITE C/P (repère 14, 15.37 €) · DURITE Lave-Linge CUVE/POMPE (repère 15, 36.27 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 15, 14.07 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 6, 6.44 €) · RESSORT Lave-Linge CUVE (repère 7, 20.88 €) · RESSORT Lave-Linge PIED (repère 16, 15.33 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 9.13 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1700W (repère 27, 29.98 €) · SONDE Lave-Linge (repère 28, 21.21 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 1, 41.78 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 9, 37.47 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 10, 19.09 €) · JOINT Lave-Linge HUBLOT (repère 11, 39.97 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 9.13 €) · COURROIE Lave-Linge 1201J6EL (repère 23, 35.14 €) · AMORTISSEUR Lave-Linge 100N (kit de 2) (repère 25, 34.47 €) · JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 37, 6.49 €)
