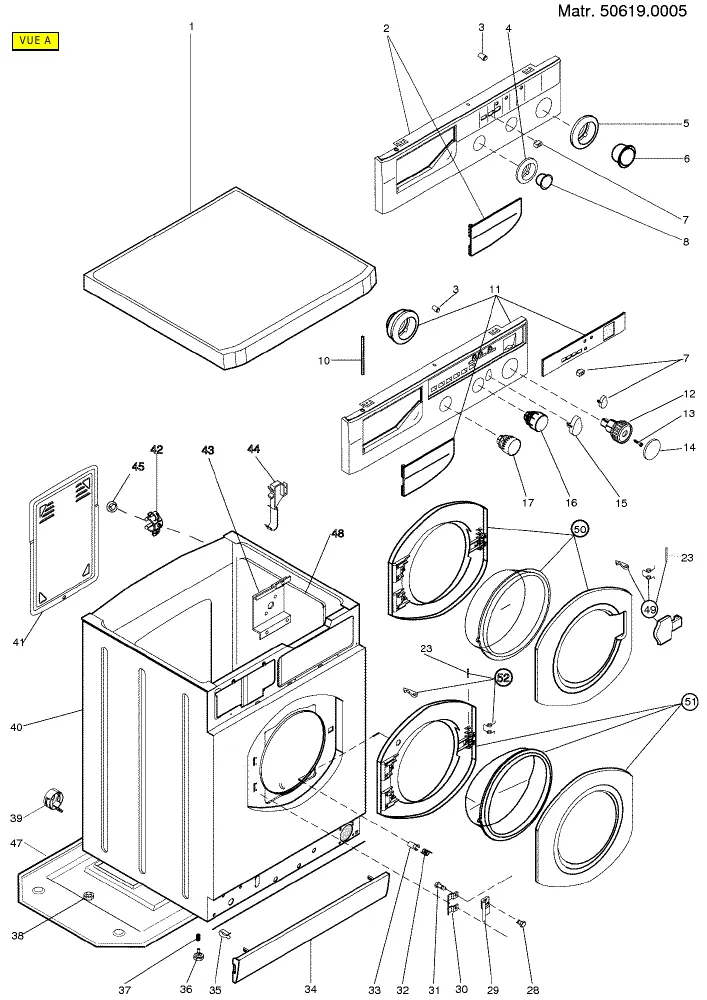

Vue éclatée lave linge HOTPOINT-ARISTON AL125WFR 17398

Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : PALIER Lave-Linge ROULEMENTS+JOINT (repère 5, 46.14 €) · COLLIER DURITE CUVE/PV (repère 19, 9.45 €) · DURITE Lave-Linge CUVE/POMPE (repère 20, 33.68 €) · DURITE Lave-Linge BAC PRODUIT/CUVE (repère 22, 27.55 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1194J5 (repère 3, 21.09 €) · CONDENSATEUR Lave-Linge ANTIPARASIT 411312433 (repère 3, 28.65 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411.10.5082 (repère 3, 39.62 €) · CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 46, 17.43 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 19, 28.61 €) · Pompe de vidange Lave-Linge 56835 AVEC TROU PRISE D'AIR (repère 20, 49.51 €) · DURITE Lave-Linge CUVE/POMPE (repère 20, 33.68 €) · TUYAU Lave-Linge VIDANGE (repère 52, 15.02 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER Lave-Linge ROULEMENTS+JOINT (repère 5, 46.14 €) · SUPPORT Lave-Linge PALIER TAMBOUR (repère 6, 95.42 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 10, 8.34 €) · ROULEMENT Lave-Linge 6205ZZ (repère 41, 16.38 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : JOINT Lave-Linge THERMOSTAT (repère 28, 17.48 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Lave-Linge 1194J5 (repère 3, 21.09 €) · CONDENSATEUR Lave-Linge ANTIPARASIT 411312433 (repère 3, 28.65 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411.10.5082 (repère 3, 39.62 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 5, 46.14 €) · SUPPORT Lave-Linge PALIER TAMBOUR (repère 6, 95.42 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 10, 8.34 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 26, 9.33 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 27, 4.39 €)
