Vue éclatée lave linge SCHOLTES MLSTI900 16749
Découvrez la vue éclatée complète lave linge SCHOLTES MLSTI900 16749, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SCHOLTES MLSTI900 16749 et éviter les pannes imprévues. 61 pièces référencées.

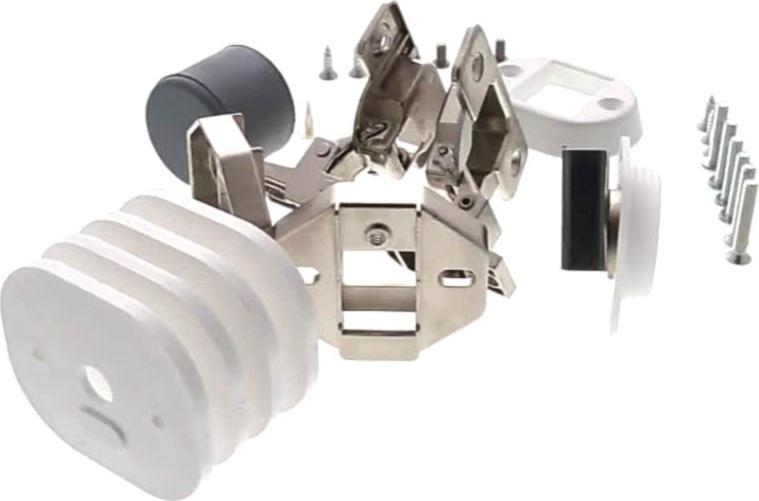

Cette vue éclatée SCHOLTES MLSTI900 16749 référence 61 pièces détachées, dont kit lave-linge encastrement, piece definitivement epuisee en usine, fusible, avec leur position sur le schéma constructeur.
Réparer son lave-linge SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CARTE SECHAGE (repère 8, 19.47 €) · COLLIER DURITE CUVE/PV (repère 19, 8.96 €) · DURITE Lave-Linge BAC LESSIVE/CUVE (repère 22, 29.46 €) · COLLIER Lave-Linge CUVE (repère 25, 28.38 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

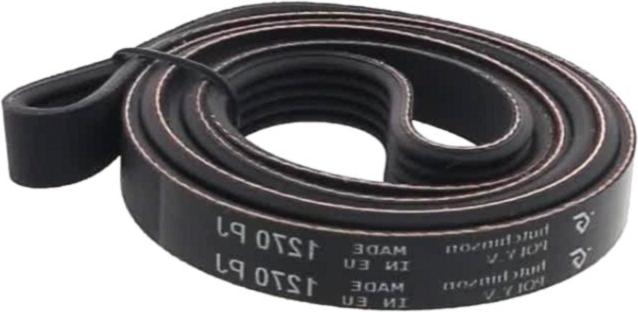

Sur cette vue : COURROIE Lave-Linge 1270J5 (repère 3, 20.64 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411.10.5082 (repère 3, 41.92 €) · CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 25, 17.85 €) · TACHYMETRE Lave-Linge MOTEUR (repère 25, 35.02 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge PLASET 7402/61505 (repère 15) · BOUCHON Lave-Linge Pompe de vidange COMPLET (repère 20) · FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 47, 5.35 €) · TUYAU Lave-Linge VIDANGE (repère 52, 14.5 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

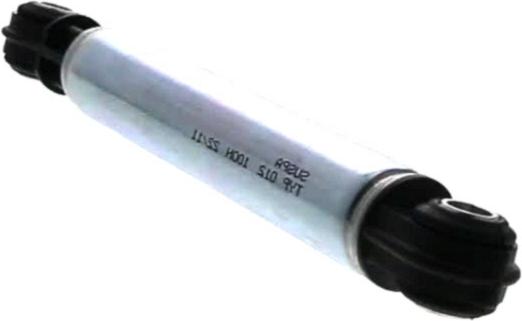

Sur cette vue : PALIER Lave-Linge ROU+JOINT AV80713000 (repère 42, 40.96 €) · AMORTISSEUR Lave-Linge 100N SUSPA TYP 012 (repère 51, 36.69 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

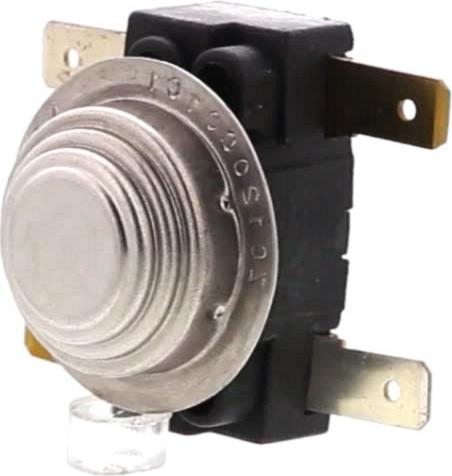

Sur cette vue : Thermostat Lave-Linge NC85-NC125 (repère 3, 28.61 €) · RESISTANCE Lave-Linge SECHAGE 1000W (repère 6, 44.76 €) · Thermostat Lave-Linge REGLABLE (repère 11, 49.97 €) · BOUCHON Lave-Linge CACHE Thermostat (repère 27, 4.14 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FUSIBLE (repère 2, 18.36 €) · COURROIE Lave-Linge 1270J5 (repère 3, 20.64 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411.10.5082 (repère 3, 41.92 €) · Thermostat Lave-Linge NC85-NC125 (repère 3, 28.61 €) · JOINT Lave-Linge CARTE SECHAGE (repère 8, 19.47 €) · Thermostat Lave-Linge REGLABLE (repère 11, 49.97 €) · CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 25, 17.85 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 26, 10.58 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
