Vue éclatée lave linge SCHOLTES MLI1200W 14799
Découvrez la vue éclatée complète lave linge SCHOLTES MLI1200W 14799, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SCHOLTES MLI1200W 14799 et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée SCHOLTES MLI1200W 14799 référence 41 pièces détachées, dont vis lave-linge poulie tambour, courroie lave-linge 1194j5, poulie lave-linge tambour, avec leur position sur le schéma constructeur.
Réparer son lave-linge SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge BAC PRODUIT/CUVE (repère 8, 27.3 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 26, 4.56 €) · COLLIER Lave-Linge CUVE (repère 35, 27.28 €) · COLLIER DURITE CUVE/PV (repère 38, 8.5 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

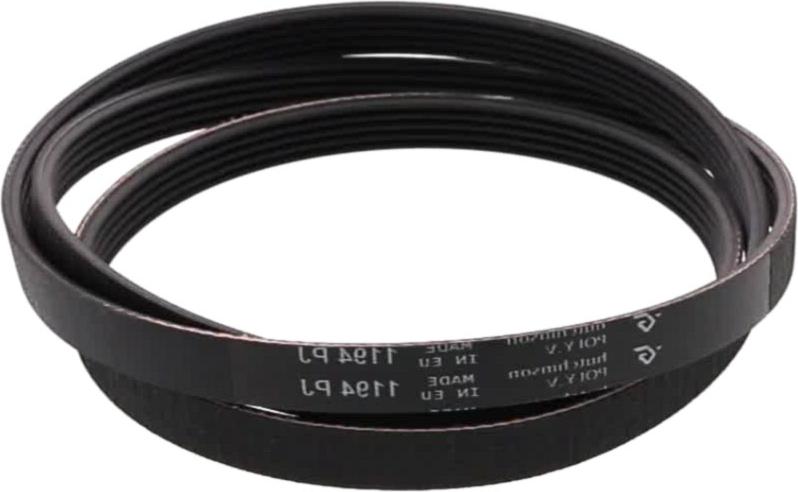

Sur cette vue : COURROIE Lave-Linge 1194J5 (repère 2, 21.11 €) · CHARBON Lave-Linge MOTEUR (repère 40, 36.87 €) · TACHYMETRE Lave-Linge MOTEUR (repère 40, 33.16 €) · CONDENSATEUR ANTIPARASITE (repère 48, 19.41 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge FILTRE (repère 29, 36.13 €) · FILTRE Lave-Linge VIDANGE (repère 30, 27.77 €) · TUYAU Lave-Linge VIDANGE (repère 45, 16.51 €) · FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 52, 5.65 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge LONG (repère 45, 33.6 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Thermostat Lave-Linge NA40 NC60 (repère 64, 34.64 €) · JOINT Lave-Linge THERMOSTAT (repère 65, 19.07 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge 1194J5 (repère 2, 21.11 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 26, 4.56 €) · BOUCHON Lave-Linge FILTRE (repère 29, 36.13 €) · FILTRE Lave-Linge VIDANGE (repère 30, 27.77 €) · CHARBON Lave-Linge MOTEUR (repère 40, 36.87 €) · AMORTISSEUR Lave-Linge LONG (repère 45, 33.6 €) · CONDENSATEUR ANTIPARASITE (repère 48, 19.41 €) · FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 52, 5.65 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
