Vue éclatée cuisinière SCHOLTES CP955.3G CP9553G 29370
Découvrez la vue éclatée complète cuisinière SCHOLTES CP955.3G CP9553G 29370, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHOLTES CP955.3G CP9553G 29370 et éviter les pannes imprévues. 52 pièces référencées.
Cette vue éclatée SCHOLTES CP955.3G CP9553G 29370 référence 52 pièces détachées, dont plaque cuisinière fond de four, support cuisinière charniere, joint cuisinière porte four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : PATIN Plaque GRILLE (repère 37, 4.91 €) · Résistance Cuisinière VOUTE 1050+2000W (repère 70, 59.65 €) · Résistance Four SOLE 1300W 230V (repère 71, 53.57 €) · Résistance Cuisinière RONDE FOUR 2800W 9115R354 16002033800 (repère 72, 39.63 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière VOUTE 1050+2000W (repère 70, 59.65 €) · Résistance Four SOLE 1300W 230V (repère 71, 53.57 €) · Résistance Cuisinière RONDE FOUR 2800W 9115R354 16002033800 (repère 72, 39.63 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

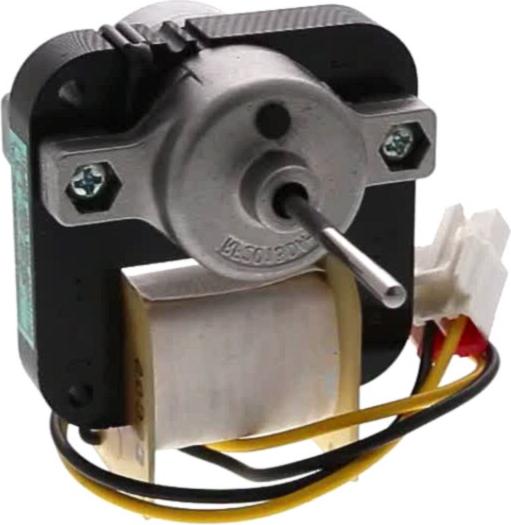

Sur cette vue : Thermostat Four REGLABLE 320° 5519069831 (repère 68, 84.79 €) · MOTEUR Cuisinière VENTILATEUR (repère 73) · THERMOSTAT Cuisinière (repère 74, 47.42 €) · SUPPORT Cuisinière BULBE Thermostat MM26 (repère 81, 6.02 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

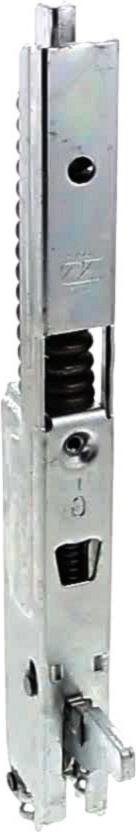

Sur cette vue : SUPPORT Cuisinière CHARNIERE (repère 6, 21.2 €) · JOINT Cuisinière PORTE FOUR (repère 7, 50.23 €) · CHARNIERE Four PORTE FOUR (repère 27, 47.67 €) · VITRE Cuisinière Intérieure PORTE FOUR 565*308 (repère 29, 75.98 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE FOUR (repère 7, 50.23 €) · PATIN Plaque GRILLE (repère 37, 4.91 €) · Thermostat Four REGLABLE 320° 5519069831 (repère 68, 84.79 €) · THERMOSTAT Cuisinière (repère 74, 47.42 €) · BOUGIE Plaque 700mm (repère 76, 21.4 €) · CLIPS Plaque FIXATION BOUGIE (repère 79, 6.19 €) · SUPPORT Cuisinière BULBE Thermostat MM26 (repère 81, 6.02 €) · BOUGIE Cuisinière (repère 86, 25.5 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
