Vue éclatée cuisinière SCHOLTES CI56MW 34635
Découvrez la vue éclatée complète cuisinière SCHOLTES CI56MW 34635, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHOLTES CI56MW 34635 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SCHOLTES CI56MW 34635 référence 90 pièces détachées, dont notice cuisinière, support cuisinière couvercle droit, thermostat four 130°c, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Four VOUTE 2700W (repère 7, 57.92 €) · GRILLE Cuisinière 2 FEUX NOIRE 540*252 (repère 7) · GRILLE Four FOUR 448*365 (repère 14, 37.63 €) · RESISTANCE Cuisinière SOLE (repère 25).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four VOUTE 2700W (repère 7, 57.92 €) · RESISTANCE Cuisinière SOLE (repère 25) · Résistance Four RONDE 1600W (repère 28, 35.09 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

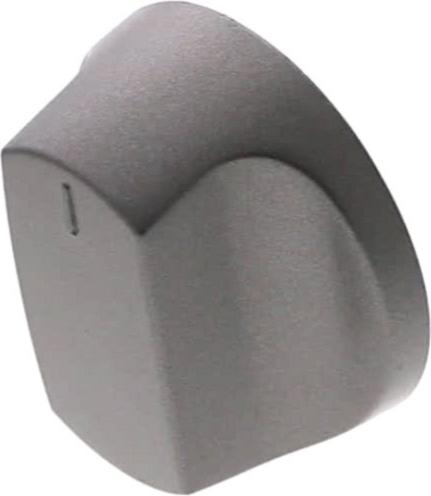

Sur cette vue : THERMOSTAT Four 130°C (repère 2, 50.62 €) · THERMOSTAT Cuisinière 300°C 16A 250V (repère 2, 42.46 €) · SONDE Four TH (repère 6, 65.96 €) · MANETTE Cuisinière THERMOSTAT (repère 9, 17.39 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CROCHET Four VERROUILLAGE Porte FOUR (repère 12, 25.14 €) · JOINT Plaque BRULEUR Rapide (repère 15, 14.08 €) · VITRE Cuisinière Intérieure 416*296 (repère 16, 126.09 €) · JOINT Four VITRE Intérieure DOUBLE (repère 17, 62.86 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four 130°C (repère 2, 50.62 €) · THERMOSTAT Cuisinière 300°C 16A 250V (repère 2, 42.46 €) · MANETTE Cuisinière THERMOSTAT (repère 9, 17.39 €) · JOINT Plaque BRULEUR Rapide (repère 15, 14.08 €) · JOINT Four VITRE Intérieure DOUBLE (repère 17, 62.86 €) · JOINT Plaque RACCORD GAZ (repère 27, 3.59 €) · JOINT Cuisinière HUBLOT ECLAIRAGE (repère 30) · JOINT Plaque BRULEUR Auxiliaire (repère 31, 12.27 €)
