Vue éclatée cuisinière SCHOLTES CII596W 26307
Découvrez la vue éclatée complète cuisinière SCHOLTES CII596W 26307, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHOLTES CII596W 26307 et éviter les pannes imprévues. 52 pièces référencées.

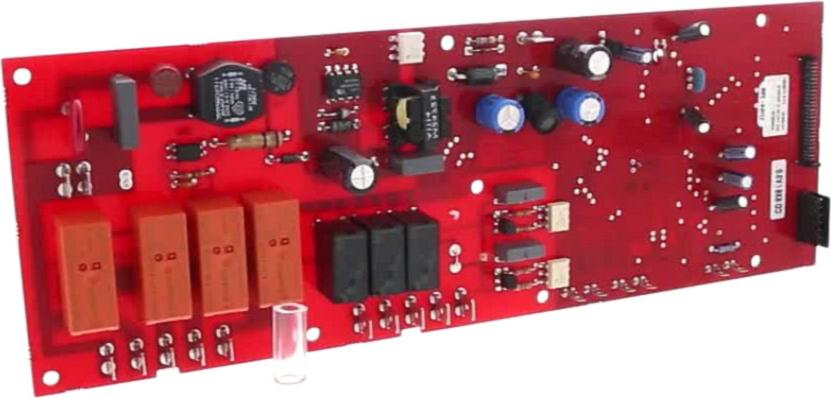

Cette vue éclatée SCHOLTES CII596W 26307 référence 52 pièces détachées, dont crochet four verrouillage porte four, moteur four tangentiel 64632 m0539, platine cuisinière puissance, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Four VOUTE 2700W (repère 7, 56.94 €) · Résistance Four RONDE 1600W (repère 8, 40.45 €) · RESISTANCE Cuisinière SOLE 1500W EPUISE (repère 9) · GRILLE Four PATISSERIE 447*365 (repère 12, 30.13 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four VOUTE 2700W (repère 7, 56.94 €) · Résistance Four RONDE 1600W (repère 8, 40.45 €) · RESISTANCE Cuisinière SOLE 1500W EPUISE (repère 9).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

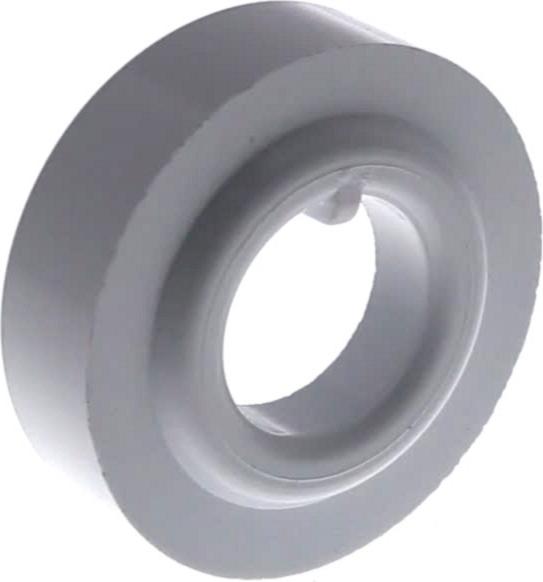

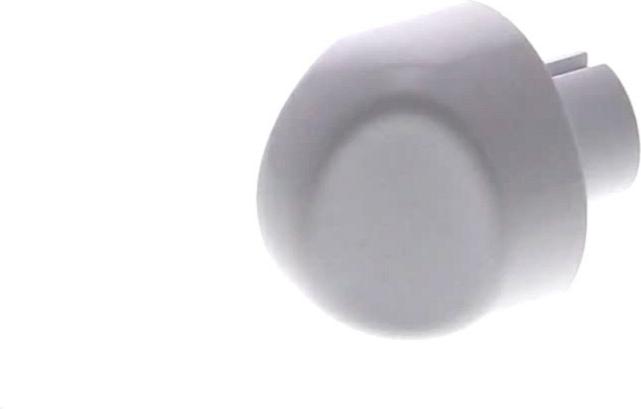

Sur cette vue : PLATINE Four THERMOSTAT (repère 7) · MANETTE Cuisinière THERMOSTAT (repère 9, 16.36 €) · DISQUE Cuisinière MANETTE Thermostat (repère 10, 9.09 €) · SONDE Four TH (repère 16, 65.59 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CROCHET Four VERROUILLAGE Porte FOUR (repère 1, 26.01 €) · VITRE Cuisinière Intérieure 416*296 (repère 4, 111.84 €) · JOINT Four VITRE Intérieure DOUBLE (repère 5, 67.63 €) · PLATINE Four VERROUILLAGE ELTEK (repère 5, 149931248.57 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four VITRE Intérieure DOUBLE (repère 5, 67.63 €) · JOINT Four DOIGT VERROUILAGE (repère 5) · PLATINE Four THERMOSTAT (repère 7) · MANETTE Cuisinière THERMOSTAT (repère 9, 16.36 €) · DISQUE Cuisinière MANETTE Thermostat (repère 10, 9.09 €) · JOINT Cuisinière HUBLOT ECLAIRAGE (repère 12) · JOINT Cuisinière PORTE (repère 14) · PLATINE Plaque FILTRE (repère 15, 126.8 €)
