Vue éclatée cuisinière SCHOLTES CIM556A 26289
Découvrez la vue éclatée complète cuisinière SCHOLTES CIM556A 26289, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHOLTES CIM556A 26289 et éviter les pannes imprévues. 77 pièces référencées.
Cette vue éclatée SCHOLTES CIM556A 26289 référence 77 pièces détachées, dont crochet four verrouillage porte four, moteur four tangentiel 64632 m0539, joint plaque bruleur semi-rapide, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Four VOUTE 2700W (repère 7, 54.22 €) · Résistance Four RONDE 1600W (repère 8, 40.3 €) · RESISTANCE Cuisinière SOLE 1500W EPUISE (repère 9) · GRILLE Plaque 2 FEUX GAUCHE (repère 9, 65.16 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four VOUTE 2700W (repère 7, 54.22 €) · Résistance Four RONDE 1600W (repère 8, 40.3 €) · RESISTANCE Cuisinière SOLE 1500W EPUISE (repère 9).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : SONDE Four TH (repère 16, 65.47 €) · DISQUE Cuisinière MANETTE Thermostat (repère 31, 19.14 €).
Porte et joint

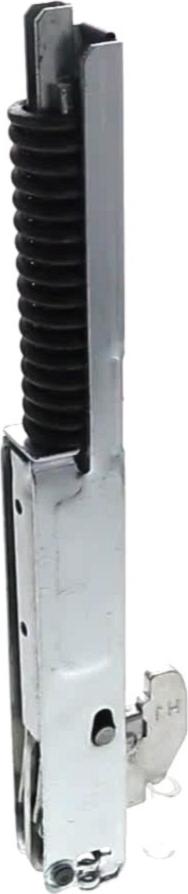

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CROCHET Four VERROUILLAGE Porte FOUR (repère 1, 26.61 €) · JOINT Plaque BRULEUR Semi-rapide (repère 1, 15.43 €) · VITRE Cuisinière Intérieure 416*296 (repère 4, 123.5 €) · JOINT Four VITRE Intérieure DOUBLE (repère 5, 70.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Plaque BRULEUR Semi-rapide (repère 1, 15.43 €) · BOUGIE Cuisinière HAUT 3cm 325mm (repère 2, 19.42 €) · CLIPS Plaque FIXATION BOUGIE (repère 3, 6.76 €) · JOINT Four VITRE Intérieure DOUBLE (repère 5, 70.36 €) · JOINT Plaque BRULEUR Rapide (repère 6, 15.38 €) · JOINT Four DOIGT VERROUILAGE (repère 6) · BOUGIE Cuisinière HAUT 5,20cm (repère 8, 19.97 €) · JOINT Plaque BRULEUR Auxiliaire (repère 10, 13.41 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
