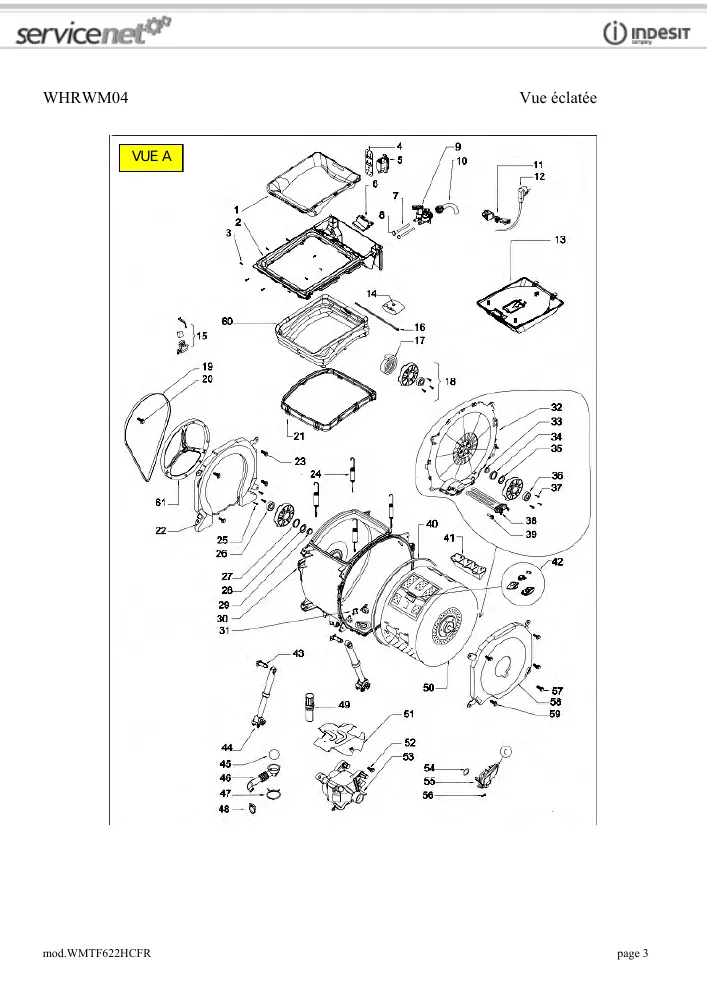

Vue éclatée lave linge HOTPOINT-ARISTON WMTF622HCFR 00270
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON WMTF622HCFR 00270, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON WMTF622HCFR 00270 et éviter les pannes imprévues. 23 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON WMTF622HCFR 00270 référence 23 pièces détachées, dont cadre lave-linge interieur hublot, cadre lave-linge, bac lave-linge produits, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT/CUVE (repère 21, 15.28 €) · JOINT Plaque ROBINET (repère 54, 9.75 €) · JOINT Lave-Linge CHARGEMENT (repère 60, 74.03 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 28, 24.08 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge GAUCHE ou DROIT (repère 18, 26.75 €) · AXE Lave-Linge AMORTISSEUR (repère 43, 22.55 €) · AMORTISSEUR Lave-Linge (repère 44, 21.24 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2050W (repère 38, 44.54 €) · SONDE Lave-Linge RESISTANCE (repère 39, 19.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Lave-Linge GAUCHE ou DROIT (repère 18, 26.75 €) · COLLIER Lave-Linge JOINT/CUVE (repère 21, 15.28 €) · AXE Lave-Linge AMORTISSEUR (repère 43, 22.55 €) · AMORTISSEUR Lave-Linge (repère 44, 21.24 €) · JOINT Plaque ROBINET (repère 54, 9.75 €) · JOINT Lave-Linge CHARGEMENT (repère 60, 74.03 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
