Vue éclatée cuisinière SCHOLTES C780HCE 13982
Découvrez la vue éclatée complète cuisinière SCHOLTES C780HCE 13982, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHOLTES C780HCE 13982 et éviter les pannes imprévues. 34 pièces référencées.
Cette vue éclatée SCHOLTES C780HCE 13982 référence 34 pièces détachées, dont contre porte cuisinière, joint four pyro, programmateur four blanc coupatan, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

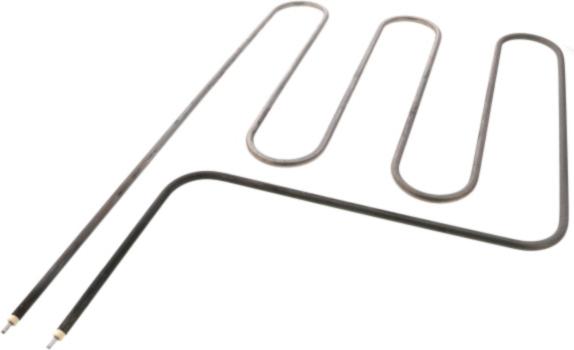

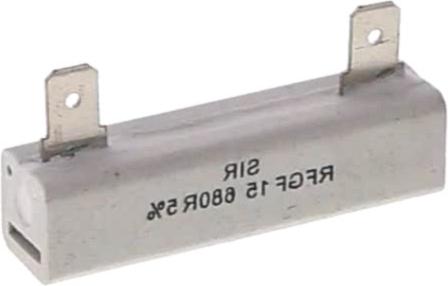

Sur cette vue : GRILLE Cuisinière FOUR 447*360 (repère 4, 51.88 €) · RESISTANCE Four CHUTRICE 15w (repère 5, 48.35 €) · RESISTANCE Four VOUTE EGO 20 34142 023 (repère 9, 235.79 €) · Résistance Plaque Halogène 230mm 2200w P8819D 0738 221008 (repère 10, 119.49 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

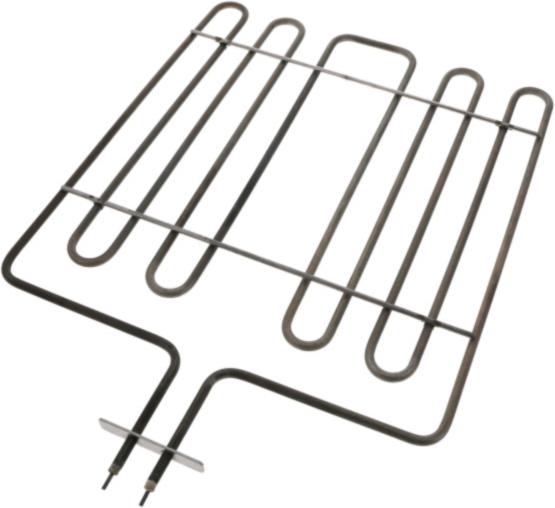

Sur cette vue : RESISTANCE Four CHUTRICE 15w (repère 5, 48.35 €) · RESISTANCE Four VOUTE EGO 20 34142 023 (repère 9, 235.79 €) · Résistance Plaque Halogène 230mm 2200w P8819D 0738 221008 (repère 10, 119.49 €) · Résistance Cuisinière SOLE 1800w (repère 11, 242.4 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

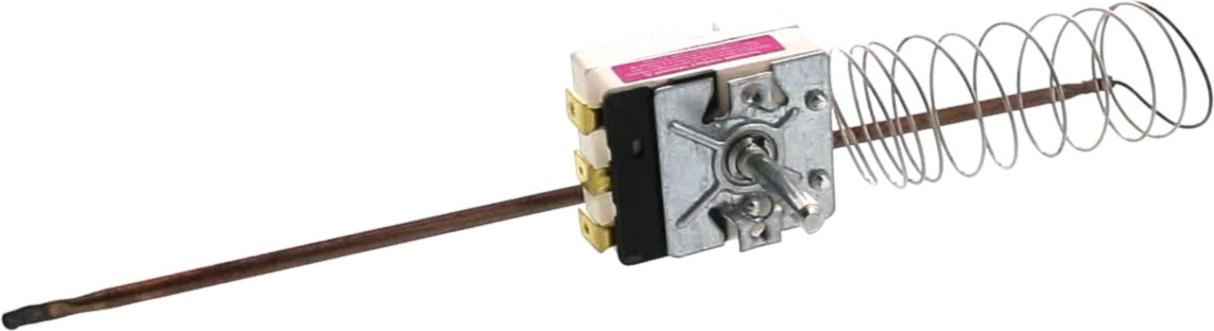

Sur cette vue : THERMOSTAT Four 370°C 55.13279.050 (repère 20, 149.05 €).
Porte et joint

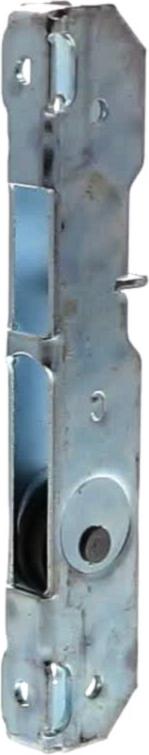

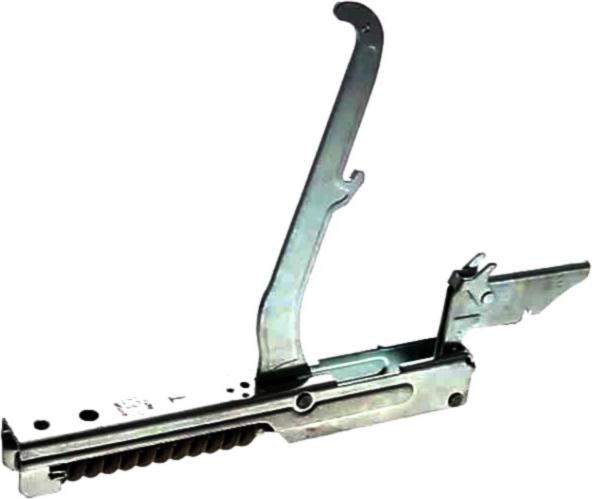

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four PYRO (repère 2) · JOINT Four MOUFLE 355*215 (repère 4, 60.76 €) · VITRE Cuisinière Intérieure 348x207x3,3 E (repère 5) · JOINT Four VITRE INTERIEUR (repère 6).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PYRO (repère 2) · JOINT Four MOUFLE 355*215 (repère 4, 60.76 €) · JOINT Four VITRE INTERIEUR (repère 6) · JOINT Four HUBLOT ECLAIRAGE (repère 8, 140282395.84 €) · THERMOSTAT Four 370°C 55.13279.050 (repère 20, 149.05 €)
