Vue éclatée cuisinière SCHOLTES CJ32G 34650
Découvrez la vue éclatée complète cuisinière SCHOLTES CJ32G 34650, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHOLTES CJ32G 34650 et éviter les pannes imprévues. 79 pièces référencées.
Cette vue éclatée SCHOLTES CJ32G 34650 référence 79 pièces détachées, dont support cuisinière couvercle droit, voyant cuisinière vert, chapeau plaque bruleur rapide, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

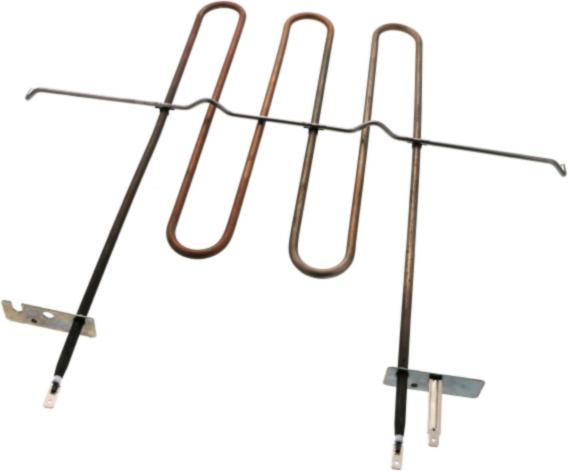

Sur cette vue : GRILLE Cuisinière 2 FEUX NOIRE 540*252 (repère 6) · RESISTANCE Cuisinière GRILL 2250W 230V (repère 8, 52.68 €) · GRILLE Four FOUR 448*365 (repère 41, 39.45 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière GRILL 2250W 230V (repère 8, 52.68 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MANETTE Four THERMOSTAT E (repère 6) · ROBINET Cuisinière THERMOSTATIQUE (repère 55, 120.51 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

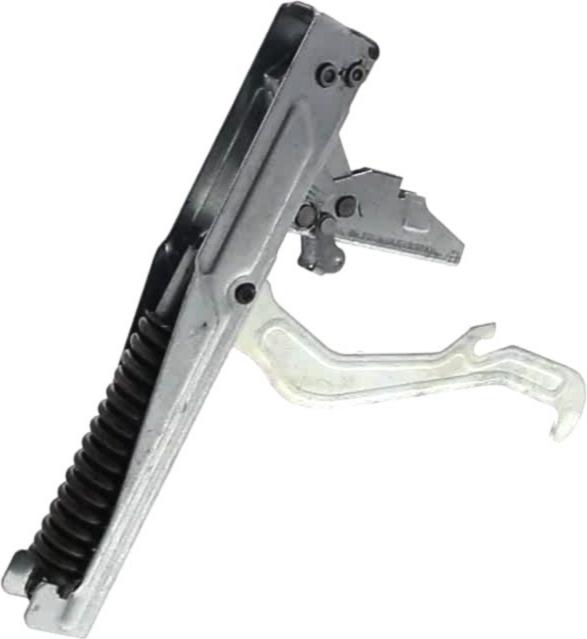

Sur cette vue : VITRE Cuisinière Extérieure BLKANCHE EMAIL 592*448 (entraxe 380mm) (repère 10, 130.32 €) · JOINT Four PORTE (repère 13, 43.08 €) · CHARNIERE Cuisinière (repère 21, 39.12 €) · SUPPORT Four CHARNIERE Porte FOUR Gauche ou Droit (repère 22, 19.09 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Four THERMOSTAT E (repère 6) · JOINT Four PORTE (repère 13, 43.08 €) · JOINT Cuisinière VITRE Intérieure (repère 23, 14.16 €) · JOINT Plaque RACCORD GAZ (repère 27, 4.39 €) · CLIPS Plaque FIXATION BOUGIE (repère 34, 5.98 €) · BOUGIE Plaque 700mm (repère 35, 16.99 €) · BOUGIE Cuisinière (repère 48, 23.59 €) · ROBINET Cuisinière THERMOSTATIQUE (repère 55, 120.51 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
