Vue éclatée cuisinière SCHOLTES C572HCE 13975
Découvrez la vue éclatée complète cuisinière SCHOLTES C572HCE 13975, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHOLTES C572HCE 13975 et éviter les pannes imprévues. 22 pièces référencées.

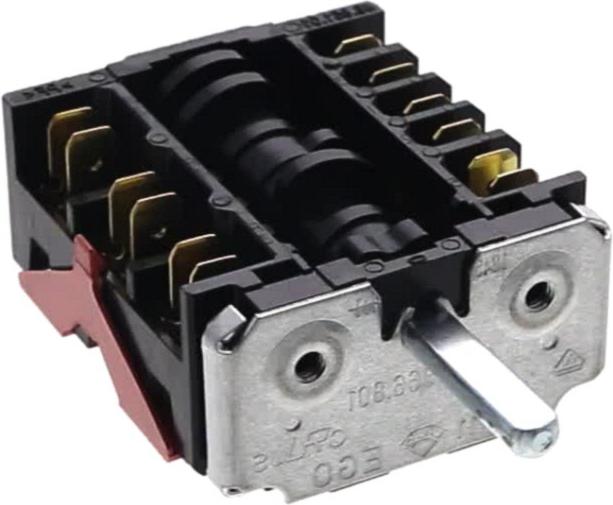

Cette vue éclatée SCHOLTES C572HCE 13975 référence 22 pièces détachées, dont commutateur cuisinière four 46.26866.801, piece definitivement epuisee en usine, thermostat cuisinière four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

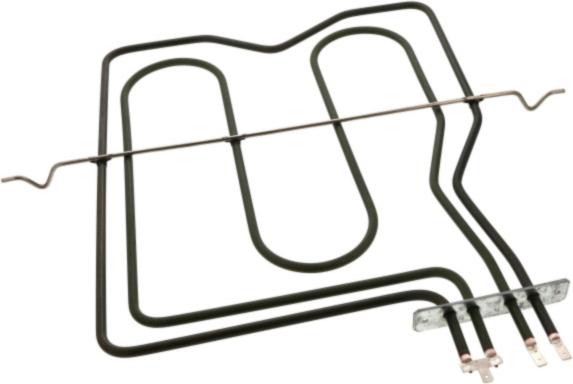

Sur cette vue : Résistance Plaque Halogène 230mm 2200w P8819D 0738 221008 (repère 4, 125.67 €) · Résistance Plaque RAD 145mm 1100w prnet (repère 7, 107.52 €) · GRILLE Cuisinière FOUR 420*387 (repère 8, 38.39 €) · RESISTANCE Cuisinière GRILL (repère 10, 38.28 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Plaque Halogène 230mm 2200w P8819D 0738 221008 (repère 4, 125.67 €) · Résistance Plaque RAD 145mm 1100w prnet (repère 7, 107.52 €) · RESISTANCE Cuisinière GRILL (repère 10, 38.28 €) · RESISTANCE Cuisinière 1000W SOLE (repère 11, 51.74 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière FOUR (repère 2, 38.59 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 99, 6.43 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Charnière Four PORTE Droit OU Gauche = épuisée (repère 5) · JOINT Four PORTE (repère 13, 37.47 €) · VITRE Cuisinière Extérieure (repère 15, 65.55 €) · VITRE Cuisinière INTERIEURE (repère 16, 49.19 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière FOUR (repère 2, 38.59 €) · JOINT Four PORTE (repère 13, 37.47 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 99, 6.43 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
