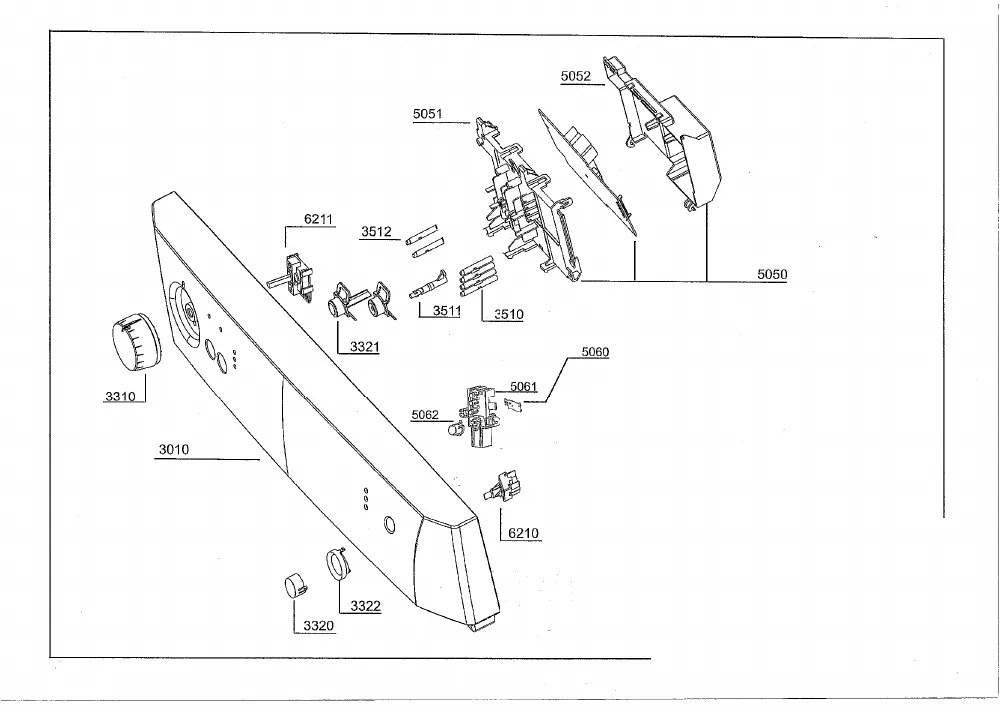

Vue éclatée lave linge HOTPOINT-ARISTON AT125FR 28491
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AT125FR 28491, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AT125FR 28491 et éviter les pannes imprévues. 50 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AT125FR 28491 référence 50 pièces détachées, dont batteur lave-linge tambour, electrovanne lave-linge, electrovanne lave-linge 2 voies, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge VAPEUR (repère 2, 28.65 €) · JOINT Lave-Linge Thermostat FIXE-REGLABLE (repère 8, 7.66 €) · DURITE Lave-Linge CUVE/POMPE (repère 11, 47.27 €) · JOINT Lave-Linge SILENT BLOC MOTEUR (repère 13, 4.89 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1226J5MAEL (repère 8, 31.51 €) · CONDENSATEUR Lave-Linge ANTIPARASITE EN132200 (repère 34, 35.99 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 11, 47.27 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 15, 26.63 €) · POMPE Lave-Linge VIDANGE (repère 16, 68.14 €) · TUYAU Lave-Linge VIDANGE (repère 18, 36.37 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge CUVE ARRIERE 167MM 10 STRIES (repère 4, 13.76 €) · RESSORT Lave-Linge CUVE AVANT (repère 4, 20.73 €) · AMORTISSEUR Lave-Linge kit de 2 (repère 6, 38.26 €) · AXE Lave-Linge AMORTISSEUR (repère 7, 8.3 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge (repère 7, 18.8 €) · JOINT Lave-Linge Thermostat FIXE-REGLABLE (repère 8, 7.66 €) · RESISTANCE Lave-Linge 1700W 230V (repère 9, 50.24 €) · RESISTANCE Lave-Linge 1700W (repère 9, 36.91 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge kit de 2 (repère 6, 38.26 €) · AXE Lave-Linge AMORTISSEUR (repère 7, 8.3 €) · COURROIE Lave-Linge 1226J5MAEL (repère 8, 31.51 €) · JOINT Lave-Linge Thermostat FIXE-REGLABLE (repère 8, 7.66 €) · JOINT Lave-Linge SILENT BLOC MOTEUR (repère 13, 4.89 €) · PALIER Lave-Linge Droit ou Gauche (repère 17, 40.56 €) · JOINT Lave-Linge CHARGEMENT (repère 18, 63.64 €) · PROTECTION Lave-Linge JOINT CHARGEMENT (repère 19, 15.52 €)
