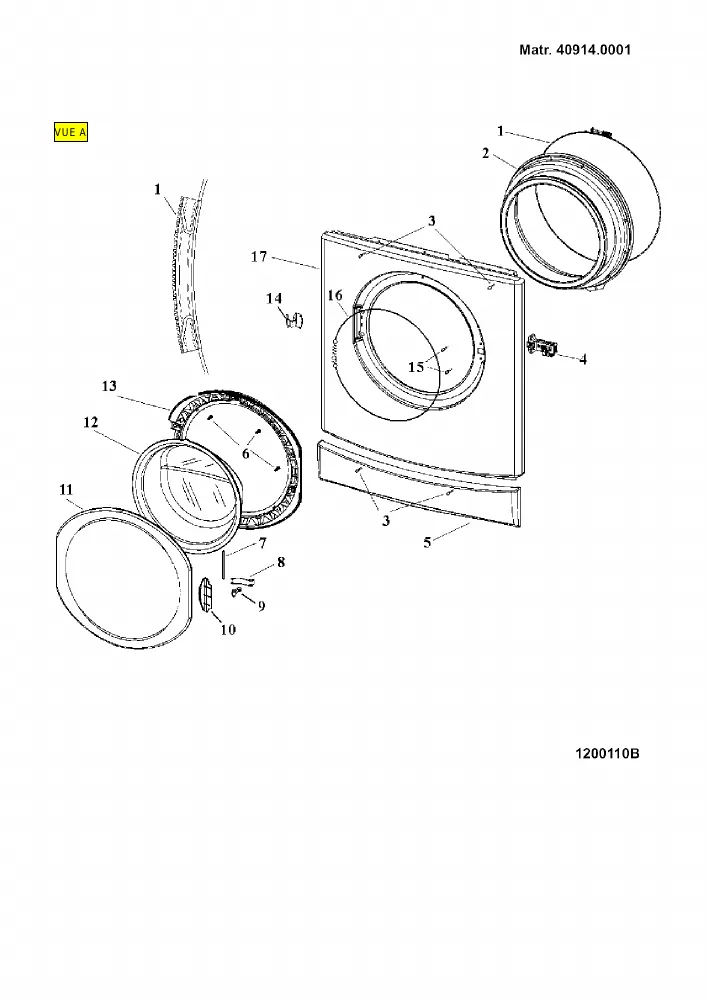

Vue éclatée lave linge HOTPOINT-ARISTON AVXXF147FR 37723
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AVXXF147FR 37723, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AVXXF147FR 37723 et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AVXXF147FR 37723 référence 46 pièces détachées, dont collier lave-linge ar joint hublot, joint lave-linge hublot, vis lave-linge torx m8x27, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge AR JOINT HUBLOT (repère 1, 23.25 €) · JOINT Lave-Linge HUBLOT (repère 2, 43.06 €) · DURITE Lave-Linge CUVE/POMPE (repère 13, 88.72 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 16, 21.78 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 4, 42.05 €) · COURROIE Lave-Linge 1158J5 (repère 22, 41.75 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 9, 53.72 €) · DURITE Lave-Linge CUVE/POMPE (repère 13, 88.72 €) · Pompe de vidange Lave-Linge (repère 14, 52.9 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AXE Lave-Linge AMORTISSEUR (repère 5, 8.95 €) · AMORTISSEUR Lave-Linge "kit de 2" (repère 7, 47.53 €) · AMORTISSEUR Lave-Linge " kit de 2" (repère 7, 39.45 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 8, 14.49 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge + SONDE (repère 20, 49.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge AR JOINT HUBLOT (repère 1, 23.25 €) · JOINT Lave-Linge HUBLOT (repère 2, 43.06 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 4, 42.05 €) · AXE Lave-Linge AMORTISSEUR (repère 5, 8.95 €) · AMORTISSEUR Lave-Linge "kit de 2" (repère 7, 47.53 €) · AMORTISSEUR Lave-Linge " kit de 2" (repère 7, 39.45 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 16, 21.78 €) · COURROIE Lave-Linge 1158J5 (repère 22, 41.75 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
