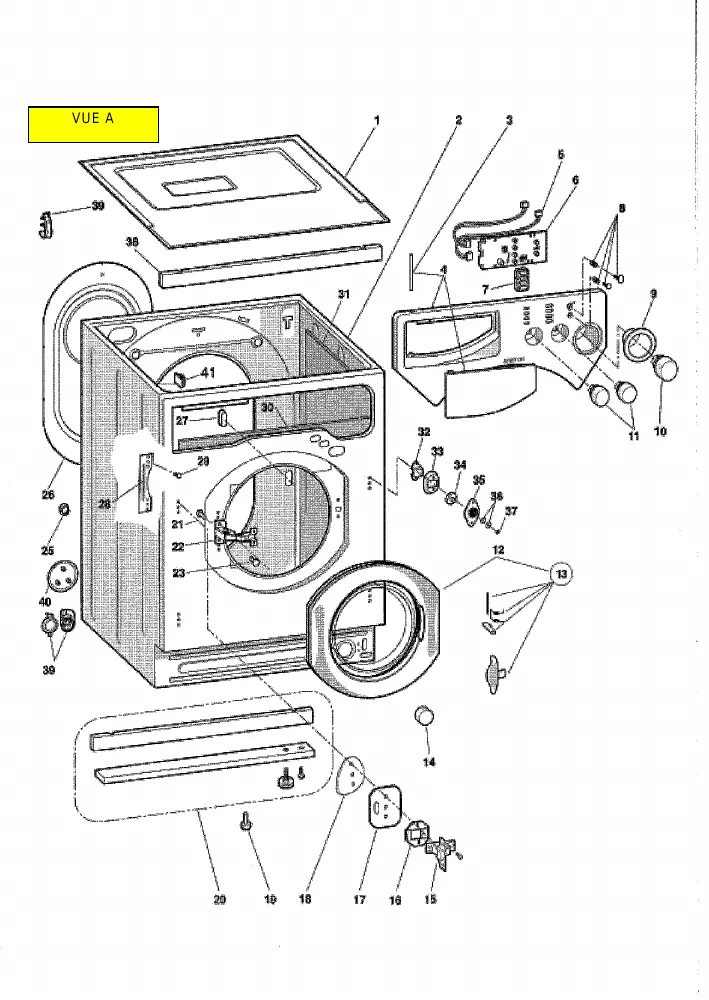

Vue éclatée lave linge HOTPOINT-ARISTON LBE88ALL 32307
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON LBE88ALL 32307, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON LBE88ALL 32307 et éviter les pannes imprévues. 61 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON LBE88ALL 32307 référence 61 pièces détachées, dont kit lave-linge encastrement, vis lave-linge bridage, bornier lave-linge alim+filtre, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : PALIER Lave-Linge ROU+JOINT AP80713000 (repère 5, 32.38 €) · JOINT Lave-Linge HUBLOT (repère 14, 59.15 €) · COLLIER Lave-Linge DURITE PRESSOSTAT (repère 15, 15.3 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 15, 22.69 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CHARBON Lave-Linge MOTEUR (lot de 2) COSSE 4.8MM (repère 28, 29.1 €) · CHARBON Lave-Linge MOTEUR (lot 2) (repère 28, 29.12 €) · CHARBON Lave-Linge MOTEUR (lot de 2) (repère 28, 29.71 €) · TACHYMETRE Lave-Linge (repère 28, 28.27 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BORNIER Lave-Linge ALIM+FILTRE (repère 1, 36.54 €) · TUYAU Lave-Linge VIDANGE (repère 4, 16.65 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 22, 26.02 €) · BOUCHON Lave-Linge VIDANGE D62MM **POUR POMPE COPRECI** (repère 22, 18.23 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge ROU+JOINT AP80713000 (repère 5, 32.38 €) · BOUTON Lave-Linge + RESSORT (repère 8, 14.9 €) · RESSORT Lave-Linge CUVE (repère 12, 11.27 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 21, 7.95 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : VARIATEUR Thermostat (repère 7, 22.54 €) · RESISTANCE Lave-Linge 1700W 175mm (repère 29, 37.57 €) · SONDE Lave-Linge (repère 31, 18.43 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BORNIER Lave-Linge ALIM+FILTRE (repère 1, 36.54 €) · PALIER Lave-Linge ROU+JOINT AP80713000 (repère 5, 32.38 €) · VARIATEUR Thermostat (repère 7, 22.54 €) · JOINT Lave-Linge HUBLOT (repère 14, 59.15 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 15, 22.69 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 21, 7.95 €) · AMORTISSEUR Lave-Linge 120N (repère 22, 46.12 €) · CHARBON Lave-Linge MOTEUR (lot de 2) COSSE 4.8MM (repère 28, 29.1 €)
