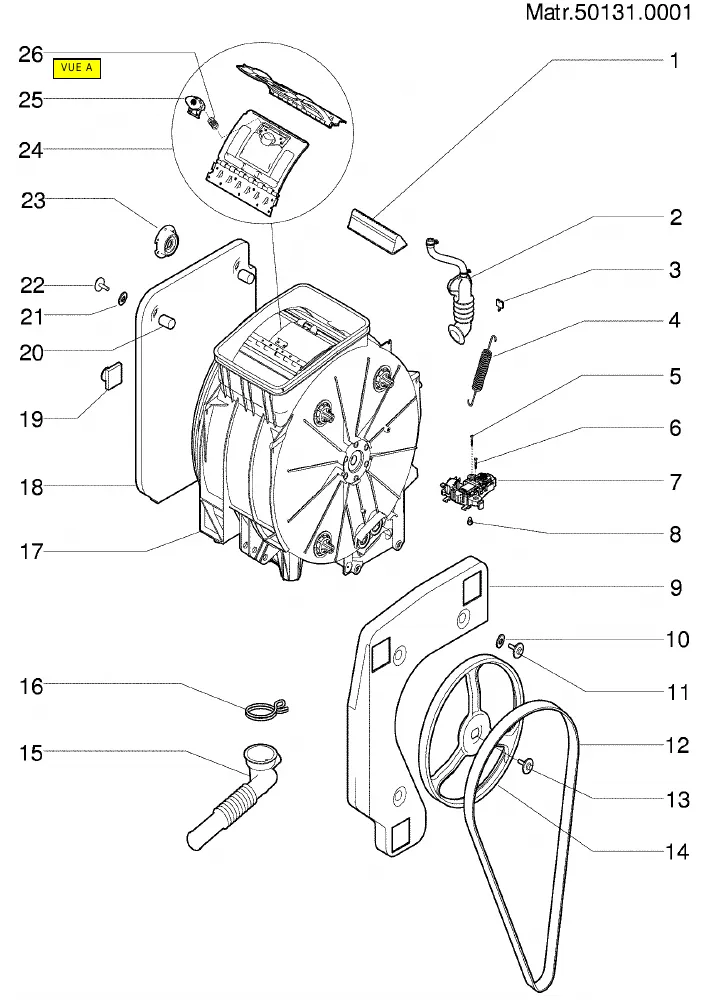

Vue éclatée lave linge HOTPOINT-ARISTON AVTL119FR 30461
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AVTL119FR 30461, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AVTL119FR 30461 et éviter les pannes imprévues. 53 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AVTL119FR 30461 référence 53 pièces détachées, dont batteur lave-linge tambour, durite lave-linge vapeur, bouton lave-linge + ressort, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge VAPEUR (repère 2, 27 €) · JOINT Lave-Linge SILENT BLOC MOTEUR (repère 13, 4.92 €) · DURITE Lave-Linge CUVE/POMPE (repère 15, 41.42 €) · JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 16, 6.48 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1226J5MAEL (repère 12, 28.95 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 20, 51.57 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 7, 37.39 €) · POMPE Lave-Linge VIDANGE (repère 8, 62.13 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 9, 28.98 €) · DURITE Lave-Linge CUVE/POMPE (repère 15, 41.42 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : BOUTON Lave-Linge + RESSORT (repère 2, 14.1 €) · RESSORT Lave-Linge CUVE ARRIERE 167MM 10 STRIES (repère 4, 11.94 €) · RESSORT Lave-Linge CUVE AVANT (repère 4, 18.91 €) · AMORTISSEUR Lave-Linge kit de 2 (repère 7, 38.84 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge (repère 14, 18.28 €) · RESISTANCE Lave-Linge 1700W 230V (repère 15, 53.05 €) · VARIATEUR Thermostat (repère 27, 23.48 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge kit de 2 (repère 7, 38.84 €) · AXE Lave-Linge AMORTISSEUR (repère 8, 9.3 €) · COURROIE Lave-Linge 1226J5MAEL (repère 12, 28.95 €) · JOINT Lave-Linge SILENT BLOC MOTEUR (repère 13, 4.92 €) · JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 16, 6.48 €) · JOINT Lave-Linge CHARGEMENT (repère 18, 68.89 €) · PROTECTION Lave-Linge JOINT CHARGEMENT (repère 19, 17.82 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 20, 51.57 €)
