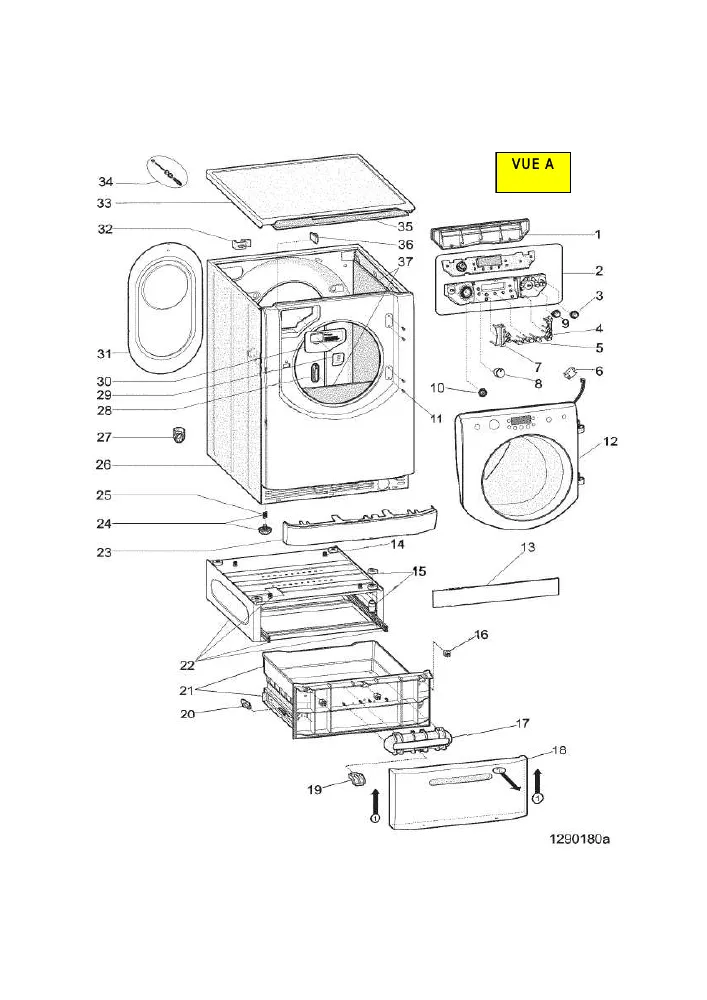

Vue éclatée lave linge HOTPOINT-ARISTON PWAQ92F29FR 89954
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON PWAQ92F29FR 89954, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON PWAQ92F29FR 89954 et éviter les pannes imprévues. 66 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON PWAQ92F29FR 89954 référence 66 pièces détachées, dont clips lave-linge fixation contre poids, vis lave-linge antiparasite, couvercle lave-linge boitier platine, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge CUVE/JOINT (repère 6, 15.43 €) · JOINT Lave-Linge HUBLOT (repère 7, 69.41 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 8, 15.07 €) · COLLIER Lave-Linge DURITE PRESSOSTAT (repère 8, 15.07 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 2, 47.75 €) · COURROIE Lave-Linge 1194J5 (repère 21, 19.06 €) · COURROIE Lave-Linge 1194J6 6PJE1194 (repère 21, 23.9 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 34.23 €) · TUYAU Lave-Linge VIDANGE (repère 4, 28.08 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 11, 17.12 €) · POMPE Lave-Linge VIDANGE 2KEBS 113/043A CLF125-15 (repère 13, 68.07 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 3, 7.24 €) · RESSORT Lave-Linge CUVE (repère 4, 11.12 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 9.33 €) · AMORTISSEUR Lave-Linge 100N "lot de 2" (repère 18, 43.69 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge (repère 16, 20.95 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE 444680430 +CABLE (repère 2, 47.75 €) · CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 34.23 €) · COLLIER Lave-Linge CUVE/JOINT (repère 6, 15.43 €) · JOINT Lave-Linge HUBLOT (repère 7, 69.41 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 8, 15.07 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 9.33 €) · AMORTISSEUR Lave-Linge 100N "lot de 2" (repère 18, 43.69 €) · COURROIE Lave-Linge 1194J5 (repère 21, 19.06 €)
