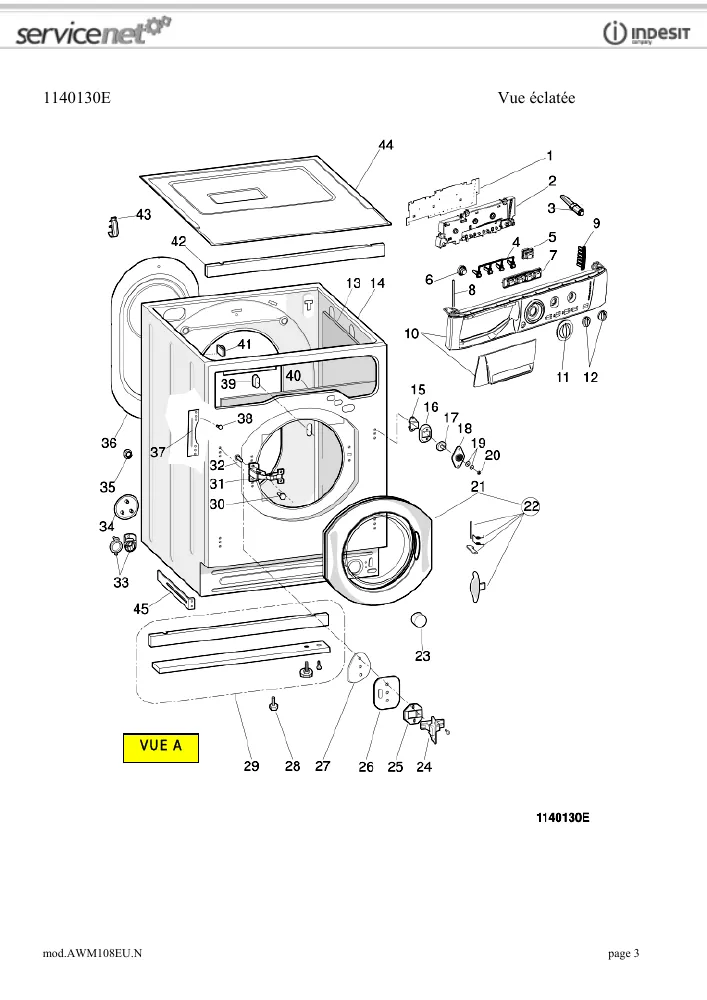

Vue éclatée lave linge HOTPOINT-ARISTON AWM108(EU).N AWM108EUN 64603
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AWM108(EU).N AWM108EUN 64603, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AWM108(EU).N AWM108EUN 64603 et éviter les pannes imprévues. 57 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AWM108(EU).N AWM108EUN 64603 référence 57 pièces détachées, dont kit lave-linge encastrement, vis lave-linge contre-poids inférieur, bornier lave-linge alim+filtre, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 7, 32.04 €) · JOINT Lave-Linge HUBLOT (repère 8, 45.45 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 9, 21.71 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 11, 14.68 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1194J6 6PJE1194 (repère 23, 25.26 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BORNIER Lave-Linge ALIM+FILTRE (repère 1, 42.12 €) · TUYAU Lave-Linge VIDANGE (repère 4, 27.09 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 11, 14.68 €) · COLLIER Lave-Linge POMPE DURITE C/P (repère 14, 15.98 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 4, 7.38 €) · RESSORT Lave-Linge CUVE 191MM 9 STRIES (repère 5, 16.91 €) · AXE Lave-Linge AMORTISSEUR (repère 18, 8.83 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1700W (repère 29, 30.6 €) · SONDE Lave-Linge (repère 31, 17.8 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BORNIER Lave-Linge ALIM+FILTRE (repère 1, 42.12 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 7, 32.04 €) · JOINT Lave-Linge HUBLOT (repère 8, 45.45 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 9, 21.71 €) · AXE Lave-Linge AMORTISSEUR (repère 18, 8.83 €) · COURROIE Lave-Linge 1194J6 6PJE1194 (repère 23, 25.26 €) · JOINT Electrovanne (repère 40, 5.32 €) · JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 41, 6.06 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
