Vue éclatée lave vaisselle SHARP QW-GX12F471W-FR
Découvrez la vue éclatée complète lave vaisselle SHARP QW-GX12F471W-FR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SHARP QW-GX12F471W-FR et éviter les pannes imprévues. 90 pièces référencées.

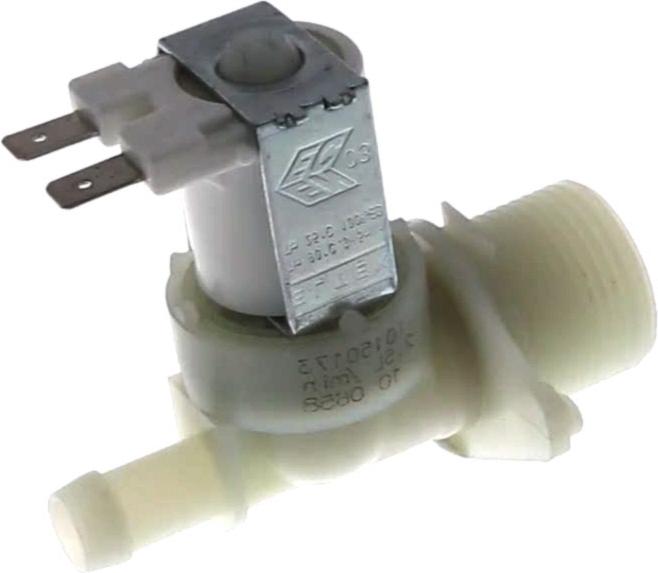

Cette vue éclatée SHARP QW-GX12F471W-FR référence 90 pièces détachées, dont dessus lave-vaisselle top, joint lave-vaisselle tour porte, crochet lave-vaisselle porte 99621839, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle METAL FOND CUVE 250*145 (repère 24, 12.12 €) · FILTRE Lave-Vaisselle MICRO ROUGE COMPLET (repère 115, 29.12 €) · FILTRE Lave-Vaisselle INTERIEUR ROUGE (repère 116, 17.94 €) · CLAPET Lave-Vaisselle ANTI-RETOUR (repère 123, 8.17 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET (repère 103, 19.82 €) · ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET (repère 104, 19.51 €) · SUPPORT Lave-Vaisselle BRAS Supérieur remplacé par SUPPORT BRAS Supérieur COMPLET (repère 107, 22.59 €) · BRAS Lave-Vaisselle SUPERIEUR COMPLET (repère 108, 22.85 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR PORTE (repère 12, 27.79 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 20.18 €) · ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET (repère 104, 19.51 €) · JOINT Lave-Vaisselle BRAS SUP/SUPPORT (repère 109, 3.74 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle (repère 76, 20.6 €) · RESISTANCE Lave-Vaisselle (repère 173, 45.2 €) · JOINT Lave-Vaisselle REPARTITEUR/BLOC RESISTANCE (repère 175, 6.19 €) · DURITE Lave-Vaisselle BOL/RESISTANCE (repère 611, 14.08 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle CHARNIERE PORTE unitaire (repère 30, 6.97 €) · RESSORT Lave-Vaisselle PORTE diam=16.5mm (repère 32, 11.06 €) · RESSORT Lave-Vaisselle PORTE 145mm diam=19mm (repère 32, 11.75 €) · POULIE Lave-Vaisselle CHARNIERE/CABLE (repère 33, 8.05 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR PORTE (repère 12, 27.79 €) · FILTRE Lave-Vaisselle METAL FOND CUVE 250*145 (repère 24, 12.12 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 20.18 €) · ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET (repère 104, 19.51 €) · JOINT Lave-Vaisselle BRAS SUP/SUPPORT (repère 109, 3.74 €) · FILTRE Lave-Vaisselle MICRO ROUGE COMPLET (repère 115, 29.12 €) · FILTRE Lave-Vaisselle INTERIEUR ROUGE (repère 116, 17.94 €) · JOINT Lave-Vaisselle BOL (repère 127, 13.67 €)
