Vue éclatée réfrigérateur SHARP SJ-BA31IEWGE-EU SJ-BA31IEWGE
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-BA31IEWGE-EU SJ-BA31IEWGE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-BA31IEWGE-EU SJ-BA31IEWGE et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 6.23 €
CHARNIERE Froid Supérieur 373
Position : 2
Prix indicatif : 12.19 €
CACHE Froid DISPLAY BANDEAU 3663
Position : 6
Prix indicatif : 17.66 €
BANDEAU Froid 3951FH
Position : 6
Prix indicatif : 20.05 €
CHARNIERE Froid CENTRALE 640P
Position : 9
Prix indicatif : 14.05 €
CHARNIERE Froid Inférieur Droit OU Gauche
Position : 15
Prix indicatif : 13.95 €
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 8.83 €
PIED Froid ECROU ( sans axe )
Position : 16
Prix indicatif : 4.92 €
BAC Froid GLACONS Blanc 18 VBE5849 99612935
Position : 18
Prix indicatif : 11.08 €
CLAYETTE Froid Congélateur Inférieur 373 426*214 3.2
Position : 18
Prix indicatif : 21.92 €
CLAYETTE Froid Congélateur Supérieur 373 426*295 3.2
Position : 18
Prix indicatif : 23.45 €
CACHE Froid VIS BOITE Thermostat
Position : 31
Prix indicatif : 2.6 €
CLAYETTE Froid VERRE 373 492*335*4
Position : 37
Prix indicatif : 26.41 €
CLAYETTE Froid VERRE 373 492*335*3.2
Position : 37
Prix indicatif : 18.46 €
CLAYETTE Froid Réfrigérateur VERRE 1/2 ARRIERE 375
Position : 37
Prix indicatif : 34.73 €
CLAYETTE Froid Réfrigérateur VERRE 1/2 AVANT 375 488*171
Position : 37
Prix indicatif : 23.31 €
CLAYETTE Froid 1/2 AVANT 373 485*167
Position : 37
Prix indicatif : 25.65 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep7mm
Position : 38
Prix indicatif : 11.06 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep6.2mm
Position : 38
Prix indicatif : 10.87 €
PROFIL Froid AVANT CLAYETTE Réfrigérateur 366
Position : 38
Prix indicatif : 7.27 €
PROFIL Froid AVANT CLAYETTE Réfrigérateur 373
Position : 38
Prix indicatif : 9.05 €
PROTECTION Froid EQUERRE CLAYETTE ARRIERE GAUCHE OU DROITE
Position : 38
Prix indicatif : 3.62 €
SUPPORT Froid DROIT CLAYETTE 373 SNW
Position : 38
Prix indicatif : 20.84 €
SUPPORT Froid GAUCHE CLAYETTE 373 SNW
Position : 38
Prix indicatif : 20.18 €
DESSUS Froid BAC LEGUMES 373 496*412
Position : 39
Prix indicatif : 26.37 €
PROFIL Froid AERATION DESUS BAC LEGUMES 373
Position : 40
Prix indicatif : 12.32 €
CLAYETTE Froid 5 BOUTEILLES 373 en OPTION 495*335
Position : 71
Prix indicatif : 31 €
CLAYETTE Froid 5 BOUTEILLES 373 en OPTION 495*333
Position : 71
Prix indicatif : 30.97 €
CACHE Froid VIS BANDEAU 2451S SW
Position : 77
Prix indicatif : 4.86 €

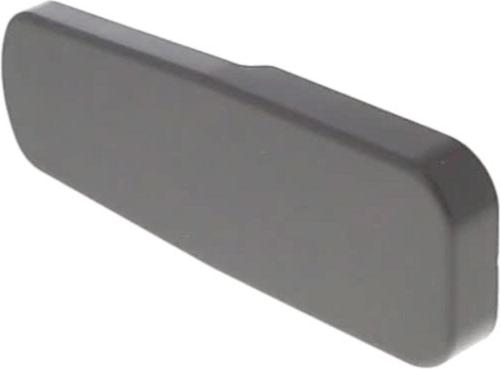

CACHE Froid CHARNIERE 373 VGR
Position : 89
Prix indicatif : 4.5 €
Porte Froid Congélateur 373M
Position : 153
Prix indicatif : 223.32 €
Porte Froid Réfrigérateur 373M
Position : 155
Prix indicatif : 303.01 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 9.66 €
VIS Froid POIGNEE
Position : 163
Prix indicatif : 2.44 €
CACHE Froid VIS BANDEAU GRIS
Position : 164
Prix indicatif : 2.46 €
BUTEE Froid DROITE GRISE
Position : 171
Prix indicatif : 7.26 €
BUTEE Froid Gauche Porte Supérieur
Position : 173
Prix indicatif : 13.56 €

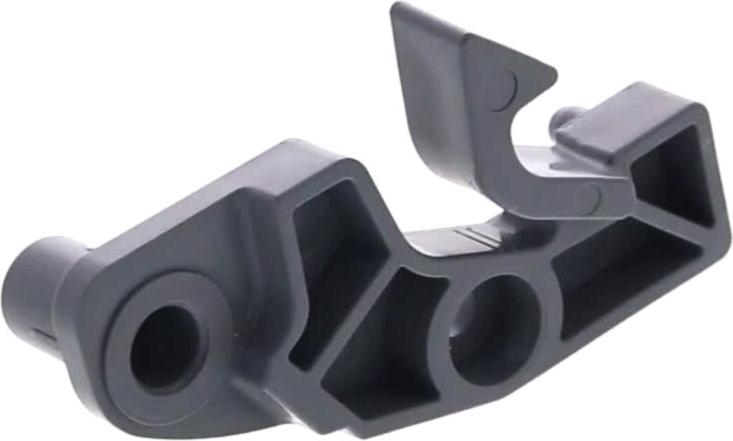

BUTEE Froid GAUCHE GRISE VBE5053 99605136 L
Position : 173
Prix indicatif : 8.23 €
ARRET Froid PORTE DROIT 566
Position : 174
Prix indicatif : 6.9 €
ARRET Froid PORTE GAUCHE 566
Position : 174
Prix indicatif : 6.38 €
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
Position : 175
Prix indicatif : 22.9 €
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
Position : 175
Prix indicatif : 22.32 €
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
Position : 175
Prix indicatif : 25.57 €
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
Position : 177
Prix indicatif : 26.95 €
DOUILLE Froid Inférieur PORTE Réfrigérateur
Position : 180
Prix indicatif : 2.4 €
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
Position : 189
Prix indicatif : 5.34 €
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.71 €
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.79 €
SUPPORT Froid
Position : 208
Prix indicatif : 2.46 €
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 10.42 €
RELAIS Froid VFA090CY1 PLATINE INVERTER 102-06-Y18-A 00-J-V74
Position : 211
Prix indicatif : 102.56 €
RELAIS Froid Démarrage+thermique LC100CY1
Position : 211
Prix indicatif : 26.81 €
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
Position : 212
Prix indicatif : 14.97 €
VIS Froid
Position : 213
Prix indicatif : 2.23 €
BAC Froid EAU DEGIVRAGE
Position : 214
Prix indicatif : 11.72 €
BAC Froid EAU DEGIVRAGE
Position : 214
Prix indicatif : 13.09 €
DESHYDRATEUR Froid 7.5G
Position : 215
Prix indicatif : 14.65 €
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 38.42 €
COMPRESSEUR Froid VFA090CY1 VCC
Position : 217
Prix indicatif : 146.25 €
COMPRESSEUR Froid LC100CY1 (avec attache sur compresseur)
Position : 217
Prix indicatif : 104.9 €
TUYAU Froid
Position : 225
Prix indicatif : 7.62 €
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 5.83 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.6 €
PLATINE Froid ARRIERE 373E V27-23665100
Position : 237
Prix indicatif : 99.06 €

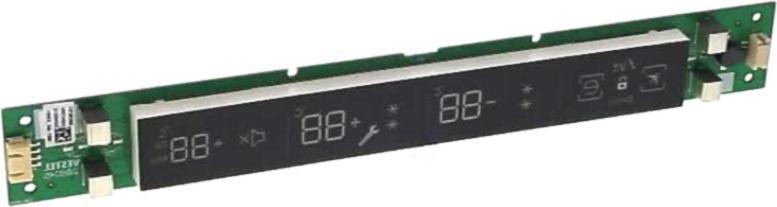

PLATINE Froid DISPLAY BDD45 V6.2-23647994
Position : 242
Prix indicatif : 72.39 €
ROUE Froid GLISSIERE COTE BAC
Position : 333
Prix indicatif : 6.03 €
Evaporateur Froid Congélateur 373
Position : 401
Prix indicatif : 84.8 €
FOND Froid Congélateur 373 SW VBE6255 99611898
Position : 408
Prix indicatif : 43.77 €
TURBINE Froid MOTEUR VENTILATEUR 473 120mm SENS ANTI-HORAIRE CCW
Position : 409
Prix indicatif : 11.91 €
CLIPS Froid TURBINE Ventilation Congélateur
Position : 410
Prix indicatif : 2.72 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Position : 411
Prix indicatif : 7.97 €
MOTEUR Froid Ventilation Congélateur BG2012 55310.08460 1.4W SENS ANTI-HORAIRE CCW
Position : 413
Prix indicatif : 71.33 €
PLAFONNIER Froid + 12LEDS 373 GAUCHE SW DIF
Position : 421
Prix indicatif : 19.16 €
FOND Froid Réfrigérateur 373 VBE6372
Position : 428
Prix indicatif : 51.38 €
MOTEUR Froid VENTILATEUR DC 12V NMB 09225SS-12K-FA NIDEC T92T12MS5A7-51 0.09A
Position : 431
Prix indicatif : 27.78 €
MOTEUR Froid VENTILATEUR 12V 1.38W EFA0301S3-1B01U-AA9 SUNON ROND
Position : 431
Prix indicatif : 28.25 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 18.61 €
SONDE Froid KIT REMPLACEMENT pos 434 2.7Kohms(19°c)
Position : 434
Prix indicatif : 20.25 €
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.32 €
JOINT Froid Congélateur 373 383 374 GRIS 707*577
Position : 459
Prix indicatif : 38.11 €
JOINT Froid Réfrigérateur 373 374 GRIS 995*577
Position : 460
Prix indicatif : 36.14 €
SONDE Froid DEGIVRAGE + FUSIBLE
Position : 499
Prix indicatif : 26.98 €
RESISTANCE Froid Evaporateur 373 124W CONNECTEUR DOUBLE
Position : 533
Prix indicatif : 41 €
CACHE Froid SONDE
Position : 624
Prix indicatif : 11.98 €
CHARNIERE Froid Inférieur
Position : 641
Prix indicatif : 15.43 €
TIROIR Froid Congélateur Inférieur 373 VBE6248 99611892 + FACADE TRANSPARENT GRIS
Position : 722
Prix indicatif : 39.05 €
TIROIR Froid CENTRAL 373 TRANSPARENT GRIS VBE6246 99615863
Position : 725
Prix indicatif : 36.89 €
TIROIR Froid Supérieur 373 TRANSPARENT GRIS VBE6246 99611850
Position : 725
Prix indicatif : 37.67 €
RAIL Froid DROIT 373 VBE6244 99611848
Position : 726
Prix indicatif : 15.72 €
RAIL Froid GAUCHE 373 VBE6244 99611848
Position : 727
Prix indicatif : 16.89 €
