Vue éclatée réfrigérateur SHARP SJ-BA10IHXL1-EU
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-BA10IHXL1-EU, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-BA10IHXL1-EU et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SHARP SJ-BA10IHXL1-EU référence 90 pièces détachées, dont indicateur froid zone 0-4°c, notice froid utilisation, charniere froid supérieur 2451 rv1, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

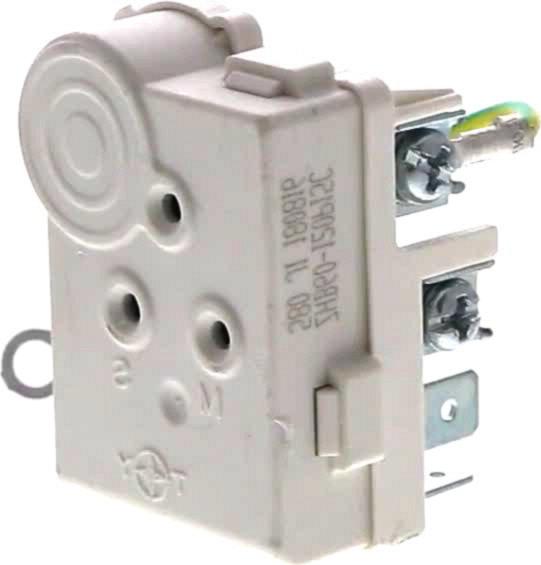

Sur cette vue : CACHE Froid VIS BOITE Thermostat (repère 31, 2.25 €) · RELAIS Froid Démarrage+thermique HDL140A (repère 211, 30.93 €) · BAC Froid EAU DEGIVRAGE 640 COMPRESSEUR ACC VBE5562 3 (repère 214, 15.99 €) · SUPPORT Froid COMPRESSEUR (repère 216, 38.43 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

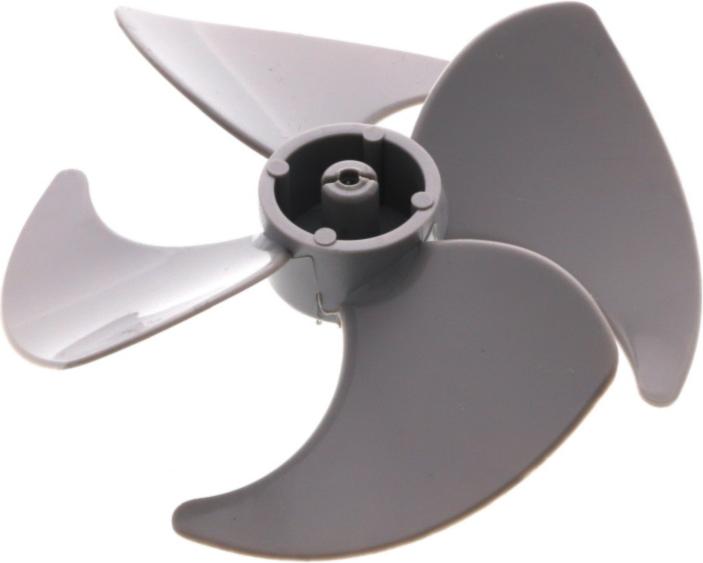

Sur cette vue : BAC Froid EAU DEGIVRAGE 640 COMPRESSEUR ACC VBE5562 3 (repère 214, 15.99 €) · TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW (repère 409, 9.5 €) · CACHE Froid MOTEUR VENTILATEUR 473 SW VBE5902 99609848 (repère 430, 18.2 €) · MOTEUR Froid VENTILATEUR NMB 09225SS-12K-FA (repère 431, 53.57 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

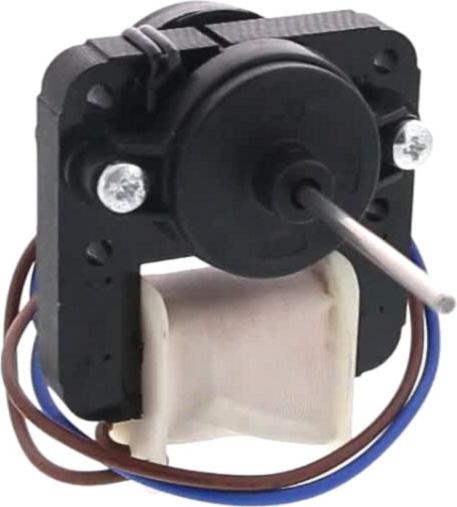

Sur cette vue : TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW (repère 409, 9.5 €) · Couvercle Froid MOTEUR Ventilation Congélateur VBE2025 (repère 411, 13.84 €) · MOTEUR Froid Ventilation Congélateur 4,5W B2539-YJ044AS04B (repère 413, 31.63 €) · CACHE Froid MOTEUR VENTILATEUR 473 SW VBE5902 99609848 (repère 430, 18.2 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

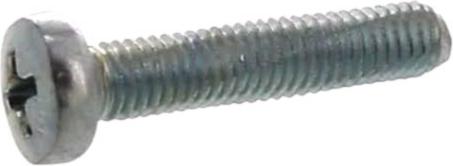

Sur cette vue : CHARNIERE Froid Supérieur 2451 RV1 (repère 2, 18.96 €) · VIS Froid CHARNIERES Supérieur M5*16 (repère 7, 1.95 €) · CHARNIERE Froid CENTRALE 473 (repère 9, 13.95 €) · CACHE Froid CHARNIERE Supérieur DROITE 2451 GRIS VSG VBE6124 (repère 89, 4.05 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

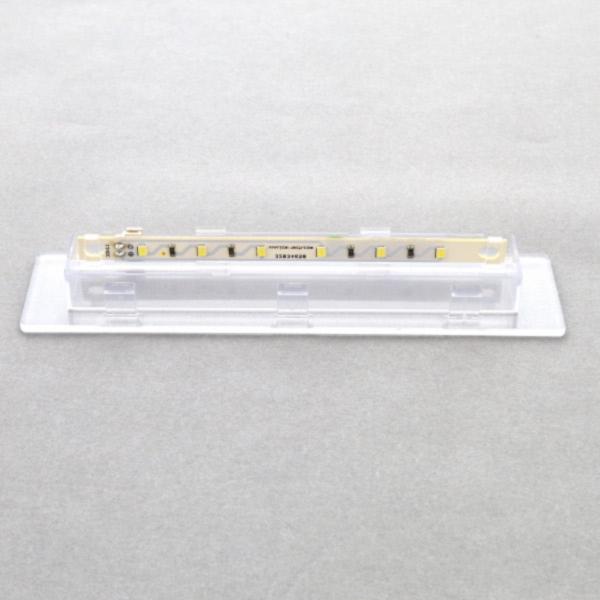

CACHE Froid VIS BOITE Thermostat (repère 31, 2.25 €) · PLAFONNIER Froid +LAME 6 LED ENSEMBLE 319 CLAIR 128*8mm 12VDC (repère 421, 12.41 €) · JOINT Froid Congélateur 373 383 374 GRIS 707*577 (repère 459, 41.49 €) · JOINT Froid Réfrigérateur 373 374 GRIS 995*577 (repère 460, 47.77 €) · SONDE Froid DEGIVRAGE + FUSIBLE (repère 499, 27.65 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 7.49 €)
