Vue éclatée réfrigérateur SHARP SJ-BA05ITXS1-EU SJ-BA05ITXS1
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-BA05ITXS1-EU SJ-BA05ITXS1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-BA05ITXS1-EU SJ-BA05ITXS1 et éviter les pannes imprévues. 88 pièces référencées.
Cette vue éclatée SHARP SJ-BA05ITXS1-EU SJ-BA05ITXS1 référence 88 pièces détachées, dont indicateur froid zone 0-4°c, rondelle froid blanc epaisseur 0.7mm, notice froid utilisation, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

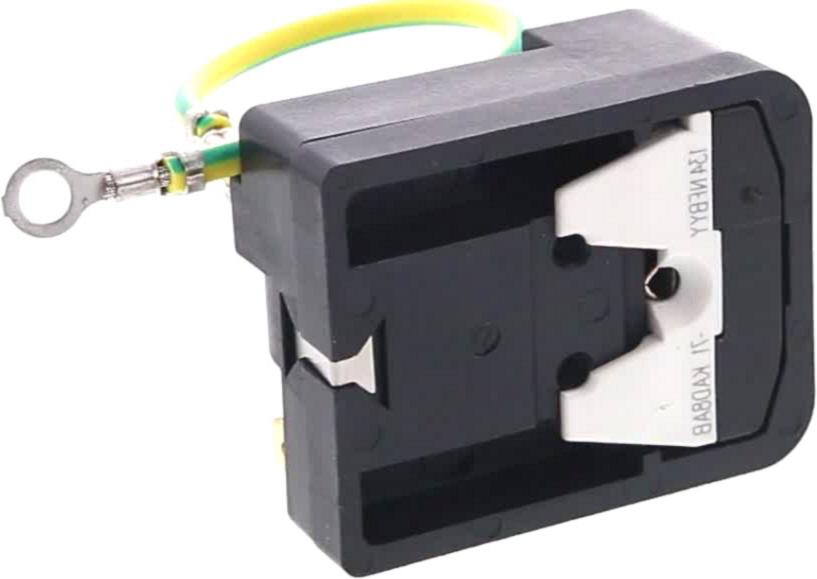

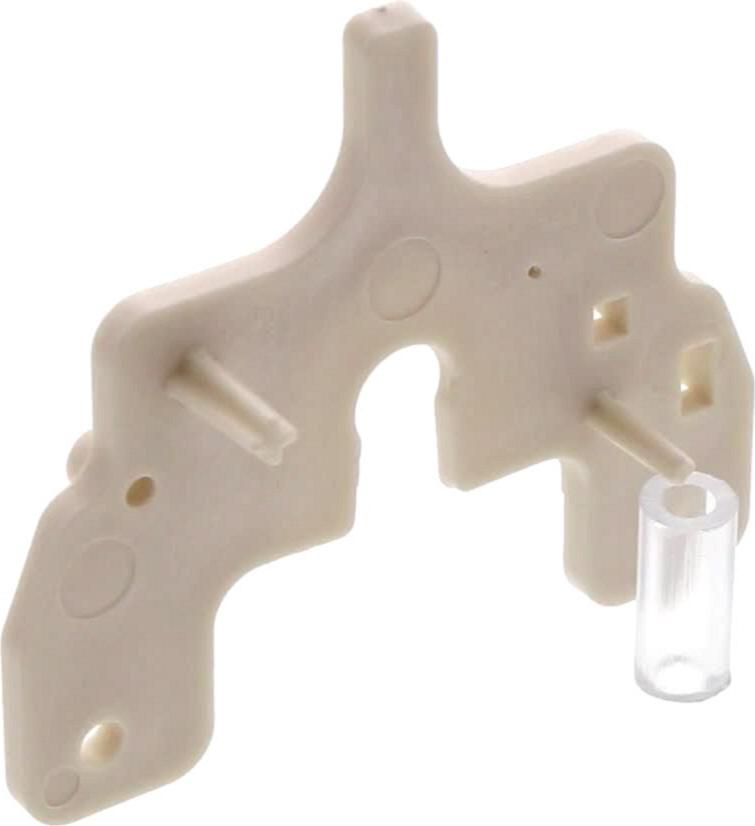

Sur cette vue : MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.63 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.47 €) · SUPPORT Froid THERMOSTAT (repère 115, 7.58 €) · RELAIS Froid Démarrage+thermique MH1090Y (repère 211, 29.83 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

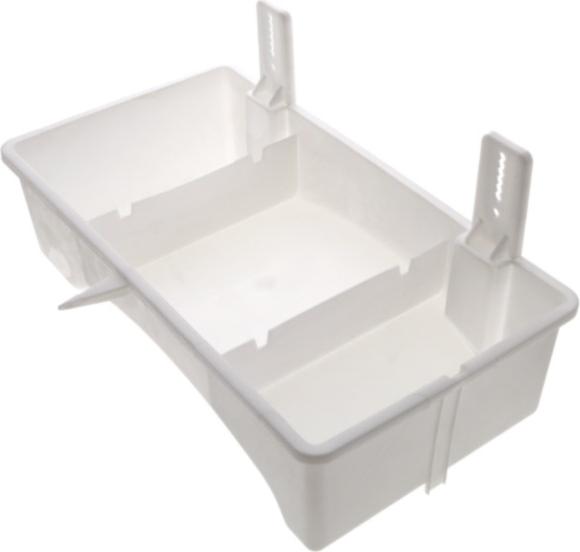

Sur cette vue : BAC Froid DEGIVRAGE 345 H=75mm (repère 214, 20.83 €) · BAC Froid EAU DEGIVRAGE + RESISTANCE SW (repère 214, 29.43 €) · TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW (repère 409, 9.52 €) · CACHE Froid MOTEUR VENTILATEUR 473 SW VBE5902 99609848 (repère 430, 17.07 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW (repère 409, 9.52 €) · Couvercle Froid MOTEUR Ventilation Congélateur VBE2025 (repère 411, 14.87 €) · SUPPORT Froid ARRIERE MOTEUR VENTILATION (repère 412, 11.56 €) · MOTEUR Froid Ventilation Congélateur 4,5W B2539-YJ044AS04B (repère 413, 28.64 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur METAL SLIM (repère 2, 13.89 €) · CHARNIERE Froid CENTRALE 260 (repère 9, 12.15 €) · CHARNIERE Froid Inférieur (repère 15, 12.26 €) · CHARNIERE Froid DROITE ABATTANT Congélateur 390 VBE2633 99613935 SAG (fixation 2 pitons) (repère 117, 6.35 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

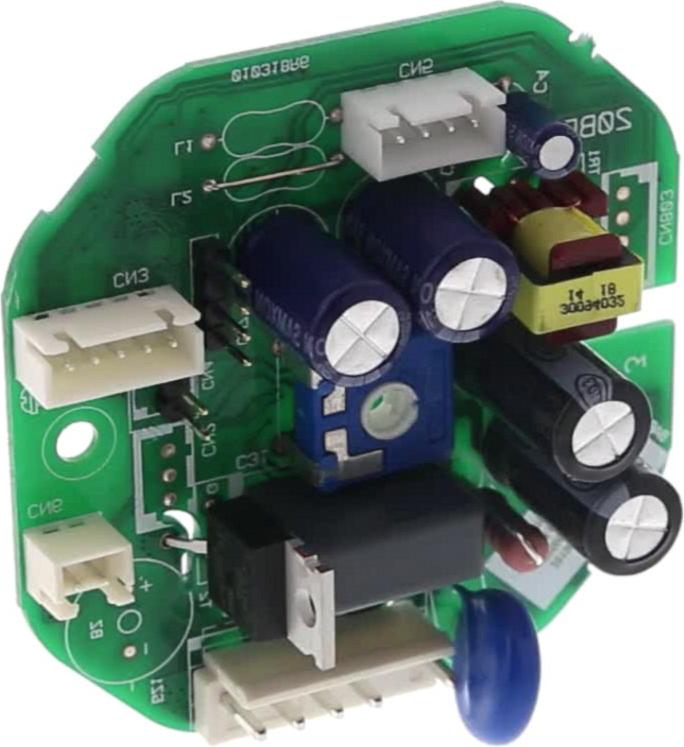

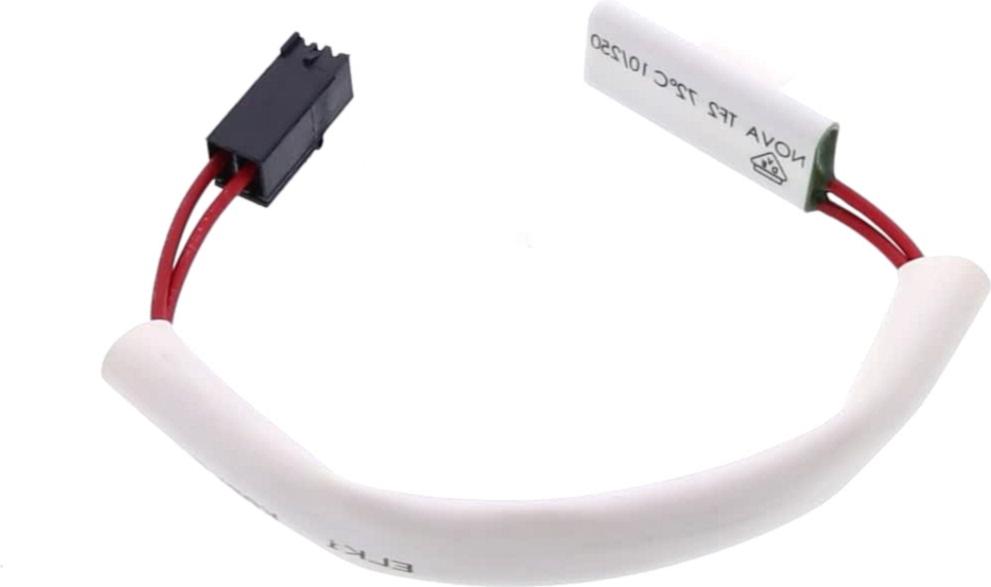

MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.63 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.47 €) · SUPPORT Froid THERMOSTAT (repère 115, 7.58 €) · CONDENSATEUR Froid 2UF fils cosses 6.3 (repère 212, 20.25 €) · FUSIBLE Froid THERMIQUE 72°C 10/250 70°C 6/250 TF2 NOVA (repère 499, 17.31 €) · PLATINE Froid Thermostat BDA56 289M 23566301 (repère 623, 70.9 €) · AXE Froid MANETTE Thermostat (repère 627, 2.94 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 6.71 €)
