Vue éclatée réfrigérateur SHARP SJ-FBB04DTXWE-EU SJ-FBB04DTXWE
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-FBB04DTXWE-EU SJ-FBB04DTXWE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-FBB04DTXWE-EU SJ-FBB04DTXWE et éviter les pannes imprévues. 68 pièces référencées.
Cette vue éclatée SHARP SJ-FBB04DTXWE-EU SJ-FBB04DTXWE référence 68 pièces détachées, dont indicateur froid zone 0-4°c, notice froid utilisation, charniere froid supérieur 54cm, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

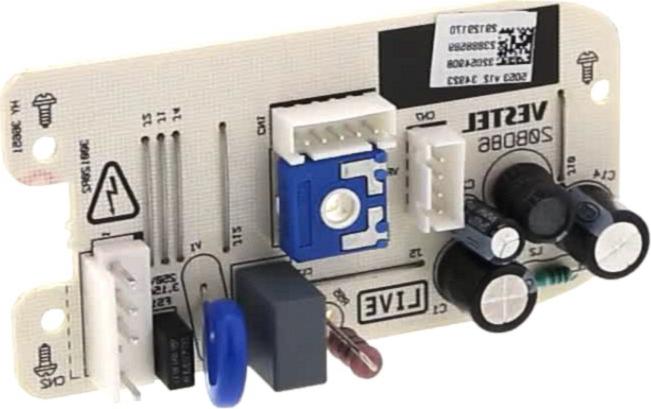

Sur cette vue : BOITIER Froid THERMOSTAT 140 BD86 VBE8258 (repère 26, 14.29 €) · PLATINE Froid THERMOSTAT BDA86 278E R13 20BD86 (repère 27, 39.34 €) · MANETTE Froid THERMOSTAT (repère 29, 6.14 €) · CLIPS Froid MANETTE Thermostat (repère 30, 2.59 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TIGE Froid DEGIVRAGE NOIR VBE0064 (repère 14, 2.62 €) · RACLETTE Froid DEGIVRAGE SW (repère 17, 3.35 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur 54CM (repère 2, 13.79 €) · CHARNIERE Froid CENTRALE 54cm (repère 9, 12.67 €) · CHARNIERE Froid Inférieur 54CM (repère 15, 14.7 €) · CACHE Froid TROU CHARNIERE Supérieur 2451 SW (repère 89, 3.37 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BOITIER Froid THERMOSTAT 140 BD86 VBE8258 (repère 26, 14.29 €) · PLATINE Froid THERMOSTAT BDA86 278E R13 20BD86 (repère 27, 39.34 €) · MANETTE Froid THERMOSTAT (repère 29, 6.14 €) · CLIPS Froid MANETTE Thermostat (repère 30, 2.59 €) · CACHE Froid VIS BOITE Thermostat *31* (repère 31, 2.5 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.51 €) · JOINT Froid Congélateur 252 278 286 BLANC (repère 459, 36.89 €) · JOINT Froid Réfrigérateur 278 SW (repère 460, 42.24 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
