Vue éclatée réfrigérateur SHARP SJ-F1529E0I-EU SJ.F1529E0I.EU SJF1529E0IEU
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-F1529E0I-EU SJ.F1529E0I.EU SJF1529E0IEU, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-F1529E0I-EU SJ.F1529E0I.EU SJF1529E0IEU et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SHARP SJ-F1529E0I-EU SJ.F1529E0I.EU SJF1529E0IEU référence 90 pièces détachées, dont indicateur froid zone 0-4°c, charniere froid centrale gauche 911, charniere froid centrale droite 911, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : RELAIS Froid Démarrage+thermique ZBH1122CY (repère 211, 53.12 €) · SUPPORT Froid COMPRESSEUR (repère 216, 39.44 €) · COMPRESSEUR Froid ZBH1122CY (repère 217, 148.9 €) · RENFORT Froid BASE COMPRESSEUR (repère 218, 42.59 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : MOTEUR Froid VENTILATEUR (repère 230, 89.18 €) · MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW * (repère 413, 72.4 €) · SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm (repère 433, 19.23 €) · SONDE Froid Congélateur ou Réfrigérateur R6K L=200mm (repère 434, 27.53 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR (repère 230, 89.18 €) · TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW (repère 409, 17.44 €) · Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173 (repère 411, 6.89 €) · MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW * (repère 413, 72.4 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

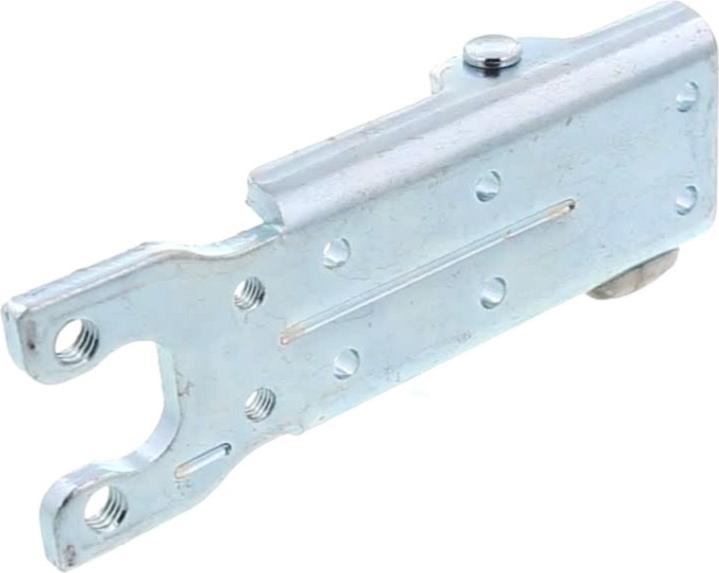

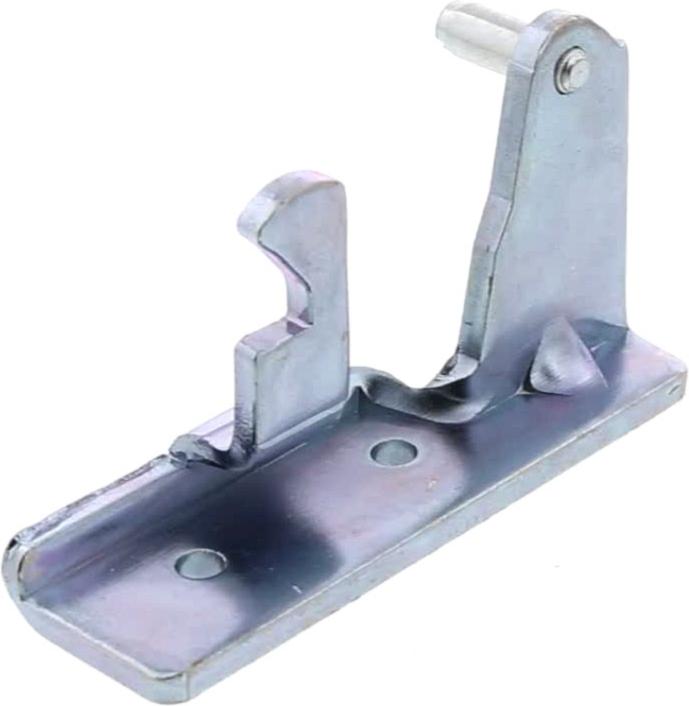

Sur cette vue : CHARNIERE Froid CENTRALE GAUCHE 911 (repère 9, 18.49 €) · CHARNIERE Froid CENTRALE DROITE 911 (repère 9, 17.66 €) · CHARNIERE Froid INFERIEURE 911 (repère 15, 35.1 €) · CACHE Froid CHARNIERE Supérieur DROIT 910 (repère 88, 18.48 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid FACADE Supérieur Congélateur 911 GRIS 237*895 (repère 459, 45.49 €) · JOINT Froid FACADE Inférieur Congélateur 911 (repère 459, 42.85 €) · JOINT Froid PORTE Réfrigérateur 911 (repère 460, 70.66 €) · THERMOSTAT Froid FUSIBLE (repère 499, 25.64 €) · FUSIBLE Froid THERMIQUE (repère 499, 17.59 €) · AMORTISSEUR Froid MOTEUR VENTILATEUR (repère 626, 4.98 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 4.78 €) · Thermostat Froid SONDE SENSOR (repère 1131, 27.75 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
