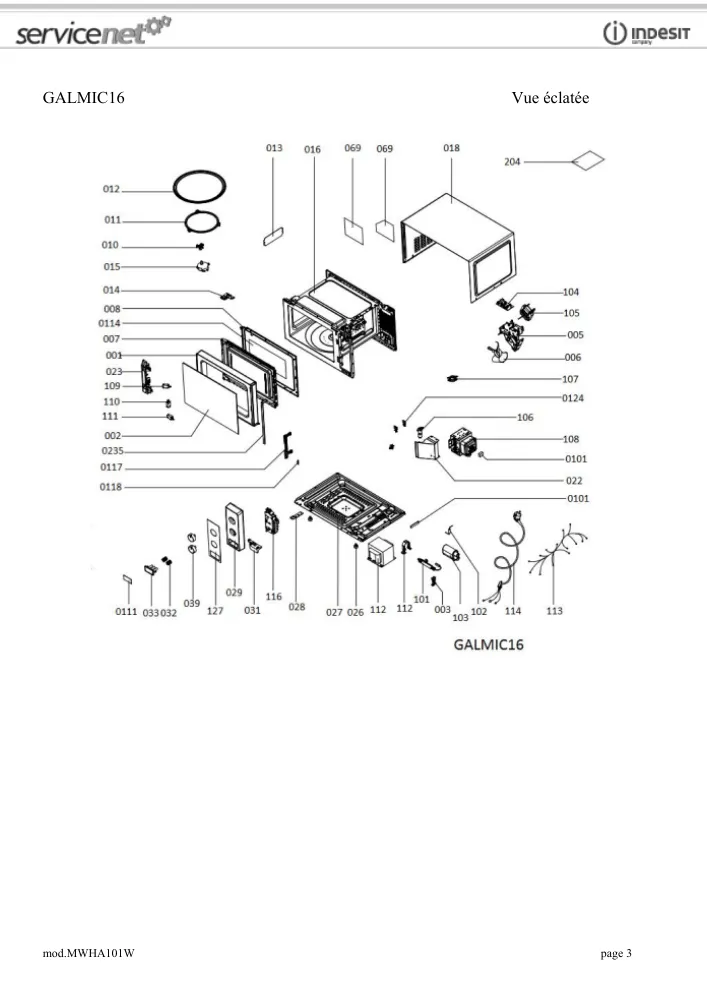

Vue éclatée micro-ondes HOTPOINT-ARISTON MWHA101W 156675
Découvrez la vue éclatée complète micro-ondes HOTPOINT-ARISTON MWHA101W 156675, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes HOTPOINT-ARISTON MWHA101W 156675 et éviter les pannes imprévues. 9 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON MWHA101W 156675 référence 9 pièces détachées, dont axe micro onde entrainement plateau, plaque micro onde mica, support micro onde interrupteur port, avec leur position sur le schéma constructeur.
Réparer son micro-ondes HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus
Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.
Sur cette vue : FUSIBLE Micro onde HT 0.65A 5KV (repère 101, 14.86 €) · MAGNETRON Micro onde M24FB-610A (repère 108, 99.44 €).
Plateau, porte et sécurités
Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.
Sur cette vue : AXE Micro onde ENTRAINEMENT PLATEAU (repère 9, 6.85 €) · SUPPORT Micro onde PLATEAU A ROUE 157MM 167MM (avec roue) Ø ROUE 14*6 (repère 11, 10.46 €) · PLATEAU Micro onde TOURNANT 245mm 3 ERGOTS 6.35 piste 161/210 (repère 12, 20.55 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FUSIBLE Micro onde HT 0.65A 5KV (repère 101, 14.86 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
