Vue éclatée HOTPOINT-ARISTON MW323IX 22393

Vue éclatée micro-ondes HOTPOINT-ARISTON MW323IX 22393

Name: HOTPOINT-ARISTON MW323IX 22393
Brand: HOTPOINT-ARISTON
SKU: MW323IX 22393

Découvrez la vue éclatée complète micro-ondes HOTPOINT-ARISTON MW323IX 22393, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes HOTPOINT-ARISTON MW323IX 22393 et éviter les pannes imprévues. 4 pièces référencées.

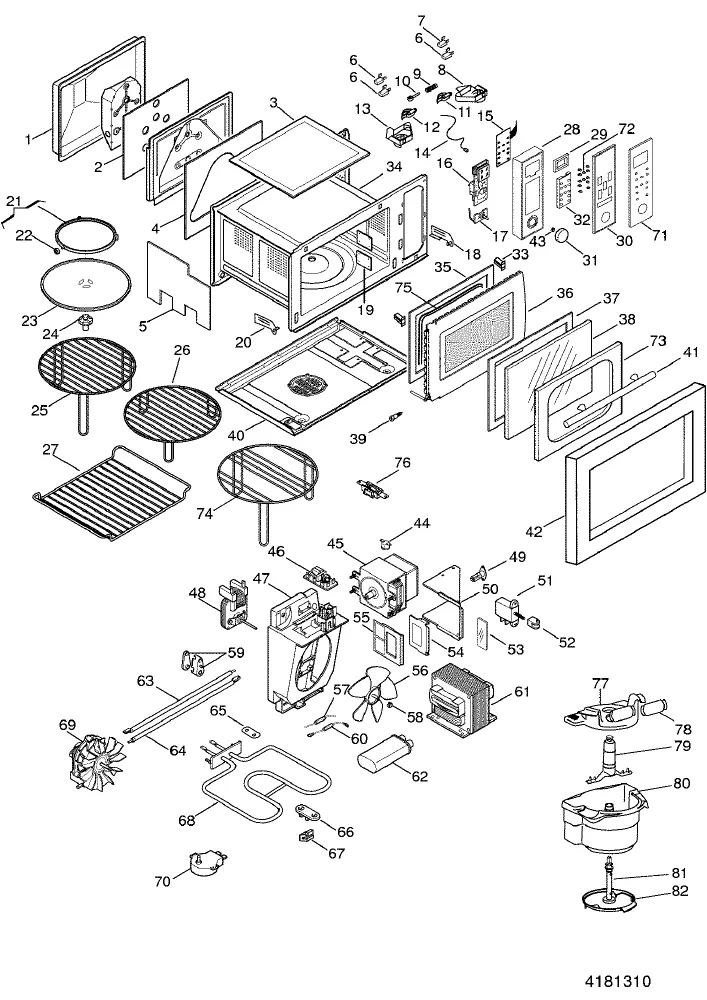

Cette vue éclatée HOTPOINT-ARISTON MW323IX 22393 référence 4 pièces détachées, dont axe micro onde entraineur, bouton micro onde gris, magnetron micro onde 2m244-m39, avec leur position sur le schéma constructeur.

Réparer son micro-ondes HOTPOINT-ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

Sur cette vue : MAGNETRON Micro onde 2M244-M39 (repère 45, 137.41 €) · DIODE Micro onde HV (repère 60, 12.91 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

Sur cette vue : AXE Micro onde ENTRAINEUR (repère 24, 16.41 €).
