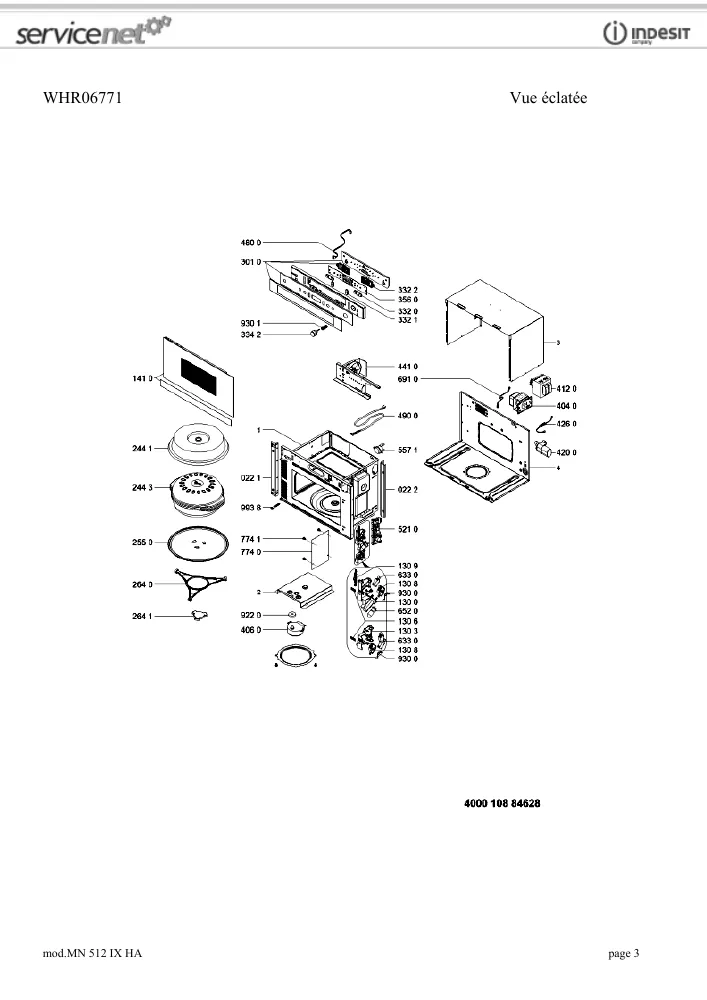

Vue éclatée micro-ondes HOTPOINT-ARISTON MN512IXHA 96663
Découvrez la vue éclatée complète micro-ondes HOTPOINT-ARISTON MN512IXHA 96663, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes HOTPOINT-ARISTON MN512IXHA 96663 et éviter les pannes imprévues. 19 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON MN512IXHA 96663 référence 19 pièces détachées, dont support micro onde interrupteur, gache micro onde porte, porte micro onde complete, avec leur position sur le schéma constructeur.
Réparer son micro-ondes HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus
Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.
Sur cette vue : MAGNETRON Micro onde 2M253H TOSHIBA (FIXATION AVEC VIS COSSES MEME SENS) (repère 4040, 120.37 €) · TRANSFORMATEUR Hotte (repère 4120, 165.66 €) · CONDENSATEUR Micro onde HT 1,05uf 2100V (repère 4200, 21.2 €) · DIODE Micro onde HT (repère 4260, 15 €).
Plateau, porte et sécurités
Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.
Sur cette vue : PLATEAU Micro onde VERRE 250mm (repère 2550, 66.43 €) · PLATEAU Micro onde A ROULETTES (repère 2640, 45.84 €) · AXE Micro onde PLATEAU (repère 2641, 23 €) · MOTEUR Micro onde ENTRAINEUR PLATEAU TYJ50-8A7F Hotte AXE 9.14 AXE 5 (repère 4060, 36.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Micro onde HT 1,05uf 2100V (repère 4200, 21.2 €) · THERMOSTAT Micro onde 130°C (repère 5571, 50.33 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
